Диалог параметров записи в формат IGES |
Scroll |

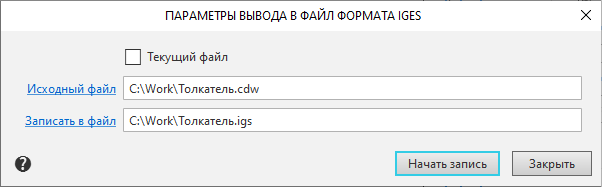

Диалог появляется на экране при экспорте в формат IGES. Экспорт доступен только для графических документов (чертеж, фрагмент).
Позволяет задать параметры экспорта.
Описание элементов управления
Элемент |
Описание |
|
Текущий файл |
При включенной опции в формат IGES будет записан текущий документ. Если нет открытых документов, или текущий документ не является графическим, то опция недоступна. |
|
Исходный файл |
Поле служит для выбора файла, который будет экспортирован в формат IGES. Чтобы выбрать файл, щелкните мышью по названию поля, выберите файл в открывшемся окне и нажмите кнопку Открыть. Полное имя файла появится в поле. |
|
Записать в файл |
По умолчанию предлагается название выбранного для экспорта в формат IGES документа с расширением igs. Если необходимо выбрать другой файл для экспорта, щелкните мышью по названию поля, укажите папку, задайте имя файла и нажмите кнопку Сохранить. Полное имя файла появится в поле. |
|
Начать запись |
Эта кнопка запускает экспорт файла. |
|
Закрыть |
Для выхода из диалога без экспорта файла нажмите эту кнопку. |
