Диалог параметров чтения формата IGES |
Scroll |
Диалог появляется на экране при импорте из формата IGES.
Позволяет задать параметры импорта.

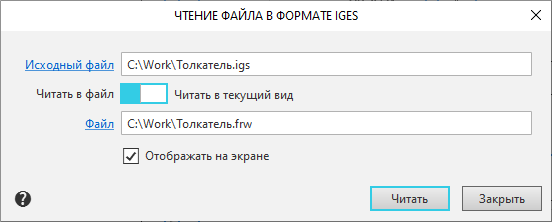

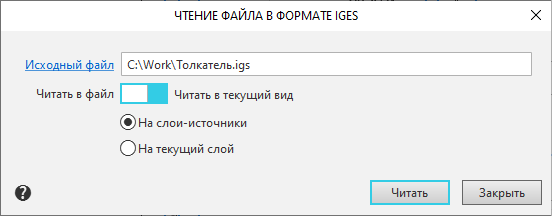

Объекты файла формата IGES могут быть импортированы в указанный файл или в текущий вид чертежа (текущий фрагмент). В зависимости от выбранного варианта диалог будет принимать разный вид.
Описание элементов управления
Элемент |
Описание |
||
Исходный файл |
В этом поле отображается полное имя выбранного для импорта файла в формате IGES. |
||
Читать в файл |
Переведите переключатель в данное положение, чтобы объекты импортируемого файла были записаны в новый файл. |
||
|
Файл |
Это поле служит для выбора файла, в который будут импортированы объекты исходного файла. Щелкните мышью по названию поля, в появившемся диалоге выберите документ и нажмите кнопку Сохранить. Полное имя файла появится в поле. |
|
|
Отображать на экране |
При включенной опции файл с результатом автоматически загружается в КОМПАС-3D после выполнения импорта. |
|
Читать в текущий вид |
Переведите переключатель в данное положение, чтобы объекты импортируемого файла были записаны в текущий вид чертежа (или в текущий фрагмент). |
||
|
На слои-источники |
Импортируемые объекты будут помещены на свои слои. При необходимости нужные слои создаются автоматически. |
|
|
На текущий слой |
Все импортируемые объекты будут помещены на текущий слой. |
|
Читать |
Нажмите эту кнопку для начала импорта. |
||
Закрыть |
Нажмите эту кнопку для выхода из диалога без чтения файла. |
||
