КОМПАС-3D v25

Наименование

Описание

Имя

Поле для ввода названия оформления. Обычно название содержит краткую информацию о назначении оформления.

Номер

Поле для ввода номера оформления. Правила нумерации оформлений приведены в разделе Номер основной надписи и оформления в библиотеке.

Внешняя рамка

Переключатель управляет наличием в оформлении внешней рамки, ограничивающей формат.

Если переключатель находится в положении I (включено), то оформление будет иметь внешнюю рамку. В диалоге доступно поле Линия для выбора стиля линии рамки.

Линия

В поле показывается внешний вид линии, которая будет использоваться для отрисовки внешней рамки в оформлении. Стиль линии выбирается из раскрывающегося списка.

Внутренняя рамка

Переключатель управляет наличием в оформлении внутренней рамки.

Если переключатель находится в положении I (включено), то оформление будет иметь внутреннюю рамку. В диалоге доступны элементы для задания стиля отрисовки линий рамки и отступов внутренней рамки от внешней (см. ниже).

Линия

В поле показывается внешний вид линии, которая будет использоваться для отрисовки внутренней рамки оформления. Стиль линии выбирается из раскрывающегося списка.

Отступы от внешней рамки, мм

Группа полей для ввода значений отступов линий, образующих внутреннюю рамку, от внешней рамки.

Основная надпись

Переключатель управляет наличием в оформлении таблиц основной надписи.

Если переключатель находится в положении I (включено), то оформление будет иметь таблицы основной надписи. В диалоге доступны элементы выбора основной надписи и включения в оформление таблицы изменений (см. ниже).

Надпись

В поле отображается имя выбранной основной надписи.

Щелчок по ссылке Надпись слева от поля вызывает диалог со списком основных надписей, содержащихся в текущей библиотеке оформлений *.lyt.

Таблица изменений

Переключатель управляет наличием в оформлении таблицы изменений как отдельной таблицы, не являющейся частью основной надписи.

Если переключатель находится в положении I (включено), то оформление будет иметь таблицу изменений. В диалоге доступны элементы выбора стиля таблицы и настройки ее параметров (см. ниже).

Стиль

В поле отображается имя стиля таблицы изменений, которая будет использоваться в настраиваемом оформлении.

Щелчок по ссылке Стиль слева от поля вызывает диалог со списком стилей спецификаций, содержащихся в текущей библиотеке оформлений *.lyt.

В составе системы КОМПАС-3D поставляются два стиля, разработанных для таблицы изменений: Таблица изменений. ГОСТ Р 2.104-2023 и Таблица изменений с зонами. ГОСТ Р 2.104-2023. Они содержатся в библиотеке Graphic_2023.lyt.

Сдвиг таблицы относительно главной таблицы основной надписи, мм

Группа полей для задания смещения нижнего правого угла таблицы изменений относительно верхнего левого угла главной таблицы основной надписи (главной считается первая таблица в списке таблиц основной надписи диалога Основная надпись).

Количество строк в блоках

Группа полей для ввода количества записей об изменениях в первом и последующих блоках таблицы.

Например:

•чтобы таблица изменений не выходила за пределы таблицы основной надписи первого листа конструкторского чертежа, в первом блоке должно быть не более четырех строк,

•чтобы последующие блоки таблицы изменений по высоте были равны таблице основной надписи первого листа конструкторского чертежа, количество строк в них должно быть равно десяти.

Последующие блоки справа от предыдущих

Опция, включение которой означает, что последующий блок изменений будет располагаться справа от предыдущего.

Если опция выключена, то последующие блоки располагаются слева от предыдущих.

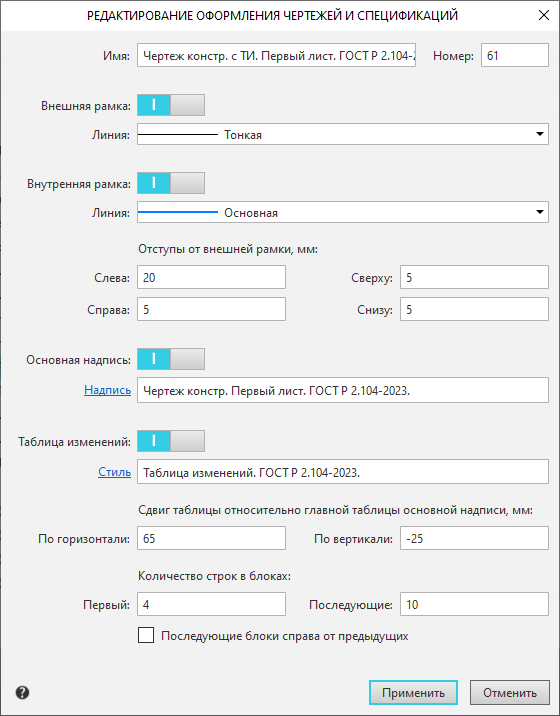

Диалог настройки оформления чертежей и спецификаций появляется также при просмотре оформления, т.е. после нажатия кнопки Просмотреть в диалоге работы с оформлениями. В этом случае ни один элемент управления в диалоге не доступен, а вместо кнопок применения/отмены изменений отображается кнопка Закрыть.
