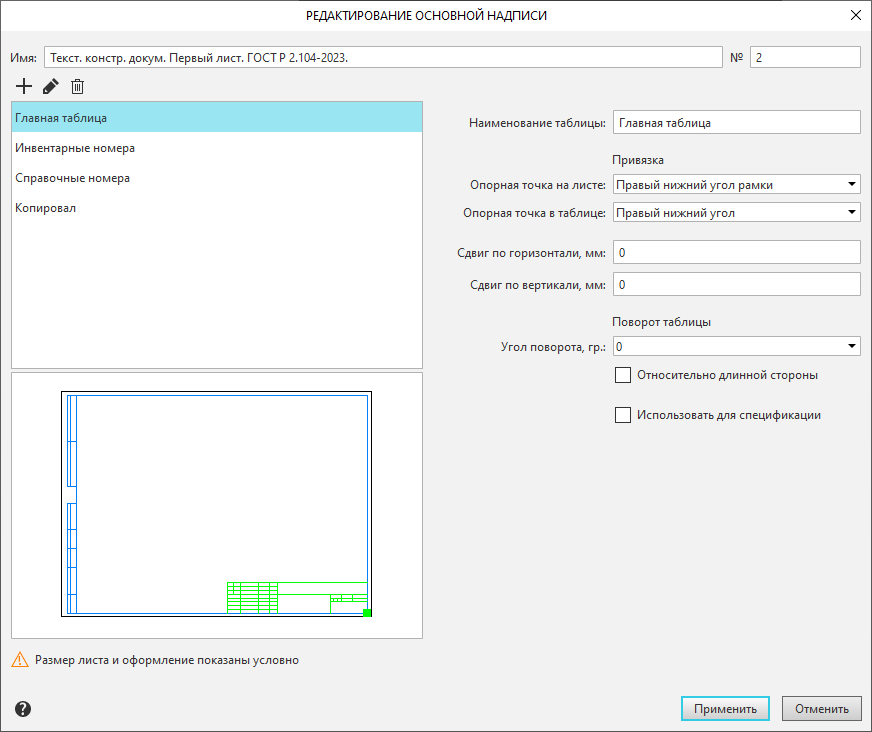

Элемент

Описание

Имя

Поле для ввода или редактирования названия основной надписи.

Номер

Поле для ввода или редактирования номера основной надписи.

Поле в левой части диалога содержит список названий таблиц, из которых состоит основная надпись.

Создать

Кнопка позволяет создать новую таблицу, входящую в основную надпись. Вызывает диалог создания новой таблицы.

Редактировать

Кнопка позволяет внести изменения в таблицу основной надписи, выделенную в списке названий таблиц. Запускает режим настройки таблицы основной надписи.

Удалить

Кнопка позволяет удалить из состава основной надписи таблицу, выделенную в списке.

В поле под списком названий таблиц условно (без соблюдения размеров) показана настраиваемая основная надпись. Поле предназначено для предварительного просмотра размещения таблиц на листе бумаги. Таблица, выделенная в списке, подсвечена в поле. При изменении параметров размещения этой таблицы изображение в поле изменяется соответственно.

Наименование таблицы

Поле для ввода или редактирования названия таблицы, выбранной в списке таблиц, из которых состоит основная надпись. Изменения, произведенные в этом поле, передаются в список.

Привязка

Группа элементов позволяет задать параметры размещения на листе для таблицы, выделенной в списке.

Опорная точка на листе

Список позволяет указать, какая характерная точка внутренней рамки документа будет использоваться в качестве опорной для привязки текущей таблицы. Эта точка показана в поле предварительного просмотра в виде маленького квадратика.

Опорная точка в таблице

Список позволяет указать, какая характерная точка таблицы будет совмещаться с опорной точкой на листе.

Сдвиг по горизонтали,

Сдвиг по вертикали

Поля для ввода смещений опорной точки таблицы относительно опорной точки на листе.

Поворот таблицы

Группа элементов позволяет задать величину угла и направление поворота таблицы вокруг ее опорной точки.

Угол поворота

Список значений углов поворота таблицы (кратных 90°) вокруг ее опорной точки.

Относительно длинной стороны

Опцию следует включить, если расположение таблицы зависит от формата и ориентации листа, например, расположение дополнительной графы для размещения обозначения (графа 26, см. ГОСТ Р 2.104-2023).

Использовать для спецификации

Опция позволяет использовать таблицу, выделенную в списке, для размещения текстовой части объектов спецификации (таблица должна содержать ячейки с типом Для таблицы спецификации, см. раздел Настройка расширенного формата ячеек).

Данную опцию можно включить только для одной таблицы в основной надписи.

Если опция не будет включена ни для одной таблицы основной надписи, система «не будет знать», где показывать текстовую часть объектов спецификации, и вы получите сообщение об ошибке.

Диалог редактирования основной надписи появляется также при ее просмотре, т.е. после нажатия кнопки Просмотреть в диалоге работы с основными надписями. В этом случае ни один элемент управления в диалоге не доступен, а вместо кнопок применения/отмены изменений отображается кнопка Закрыть.
