КОМПАС-3D v25

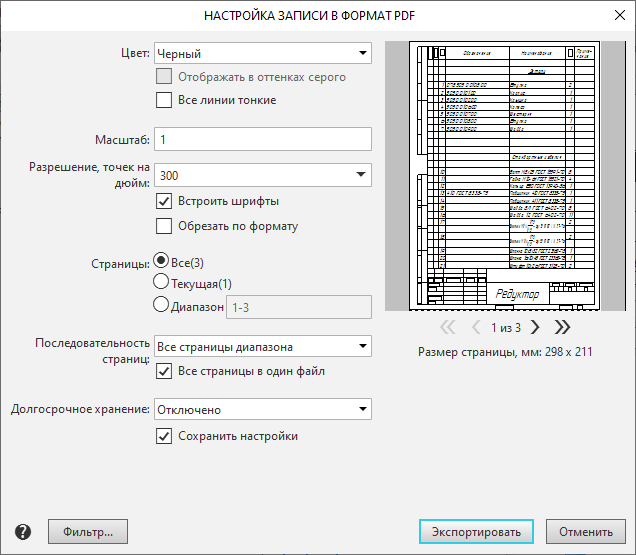

Элемент

Описание

Цвет

Список, из которого можно выбрать цвет изображения. Подробнее о доступных вариантах...

Отображать в оттенках серого

Опция, позволяющая записать цветные оттенки оттенками серого цвета. Недоступна при выбранном варианте цвета Черный.

Все линии тонкие

Опция, позволяющая записать все линии с толщиной, установленной для печати тонких линий при настройке системных линий. По умолчанию это значение (толщина на бумаге) составляет 0,18 мм.

Если эта опция выключена, то линии записываются с индивидуальными толщинами для печати.

Толщина линии на бумаге — параметр стиля линии. Для системных стилей он задается в диалоге настройки системных линий, а для пользовательских стилей — при их настройке.

Стиль линии содержит также параметр «толщина на экране». Его значение не влияет на результат экспорта.

Состояние опции Все линии тонкие не влияет на толщину линий шрифта.

Масштаб

Поле для ввода масштаба изображения.

Разрешение, точек на дюйм

Поле, в котором можно ввести или выбрать разрешение изображения.

Встроить шрифты

Опция, позволяющая получить такой же вид текста в PDF-файле, как и в исходном документе.

Обрезать по формату

Опция, включение которой означает, что каждая страница файла PDF будет ограничена размером формата, заданного в КОМПАС-документе. В созданный файл будут записаны только те части изображения, которые находятся в пределах формата.

При отключенной опции размер страницы определяется габаритным прямоугольником объектов.

Элементы управления выводом многолистовых документов

Отображаются при записи чертежей, спецификаций и текстовых документов, которые содержат несколько листов.

Страницы

Группа элементов, позволяющая выбрать страницы для записи.

Содержит опции:

•Все. Если опция включена, то запишутся все страницы документа.

•Текущая. Если опция включена, то запишется только текущая страница документа — отображающаяся в окне просмотра.

•Диапазон. Если опция включена, то запишутся указанные страницы. В поле можно ввести номера и/или диапазоны номеров страниц, например, «1, 3-5».

Последовательность страниц

Список отображается в диалоге при записи многолистовых спецификаций и текстовых документов.

Позволяет указать, какие страницы диапазона нужно записать: все, только четные или только нечетные.

Все страницы в один файл

Опция позволяет сохранить все листы документа в одном файле. Если опция отключена, каждый лист записывается в отдельный файл. Имена файлов для сохранения листов формируются следующим образом: к заданному при сохранении документа имени автоматически добавляются номера листов.

Долгосрочное хранение

Список, из которого можно выбрать формат для долгосрочного хранения PDF-документа.

Сохранить настройки

Опция, позволяющая сохранить заданные настройки записи в формат PDF для дальнейшего использования.

Фильтр

Кнопка позволяет настроить фильтры вывода на печать. После вызова команды на экране появится диалог Установка фильтров вывода на печать.

В созданном файле будут присутствовать только те объекты КОМПАС-документа, печать которых включена.

Окно просмотра

Окно служит для просмотра страницы, выбранной для записи. Если документ многолистовой, то под окном просмотра отображается количество листов и кнопки для перехода между ними.
