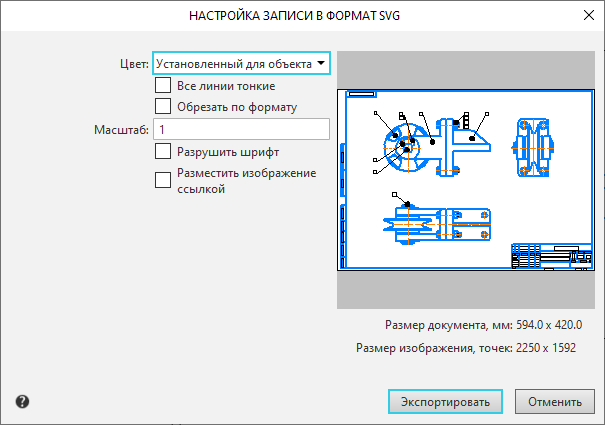

КОМПАС-3D v25

Элемент

Описание

Цвет

Список, из которого можно выбрать цвет изображения. Подробнее о доступных вариантах...

Все линии тонкие

Опция, позволяющая записать все линии с толщиной, установленной для печати тонких линий при настройке системных линий. По умолчанию это значение (толщина на бумаге) составляет 0,18 мм.

Если эта опция выключена, то линии записываются с индивидуальными толщинами для печати.

Толщина линии на бумаге — параметр стиля линии. Для системных стилей он задается в диалоге настройки системных линий, а для пользовательских стилей — при их настройке.

Стиль линии содержит также параметр «толщина на экране». Его значение не влияет на результат экспорта.

Состояние опции Все линии тонкие не влияет на толщину линий шрифта.

Обрезать по формату

Опция, включение которой означает, что страница файла SVG будет ограничена размером формата, заданного в КОМПАС-документе (актуально для чертежей). В созданный файл будут записаны только те части изображения, которые находятся в пределах формата.

При отключенной опции размер страницы определяется габаритным прямоугольником объектов.

Масштаб

Поле для ввода масштаба изображения.

Разрушить шрифт

Опция, позволяющая выбрать вид передаваемых надписей.

•При отключенной опции надписи передаются как текст, т.е. символами шрифта. Благодаря этому в дальнейшем надписи могут быть, например, скопированы из SVG-файла.

•При включенной опции в SVG-файл записываются не символы шрифта, а их изображение в виде векторных контуров. Этот способ не позволяет в дальнейшем работать с надписями как с текстом.

Разместить изображение ссылкой

Опция, позволяющая выбрать способ передачи растровых вставок.

•Если опция отключена, то в результирующем файле формируются описания растровых изображений в синтаксисе SVG.

•Если опция включена, то происходит следующее. В папке для сохранения файла SVG создаются файлы формата PNG, содержащие рисунки, вставленные в исходный КОМПАС-документ. Имена PNG-файлов формируются из имени файла SVG и порядкового номера. В файле SVG создаются ссылки на созданные PNG-файлы. При передаче файла SVG на другое рабочее место требуется также передача файлов PNG.

Окно просмотра

Окно служит для отображения страницы, выбранной для записи.

Запись в формат SVG подчиняется настройке фильтров вывода на печать. Т.е. в созданном файле будут присутствовать только те объекты КОМПАС-документа, печать которых включена при настройке системы.
