Диалог задания параметров записи в формат SVG (многолистовой чертеж) |
Scroll |

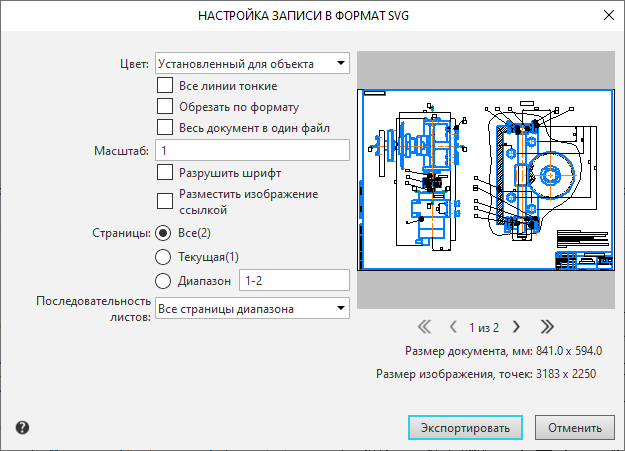

Этот диалог появляется на экране, если при сохранении многолистового чертежа был выбран формат SVG.
В диалоге можно настроить параметры записи в файл выбранного формата.
Описание элементов управления
Элемент |
Описание |
|
Цвет |
Список, из которого можно выбрать цвет изображения. Подробнее о доступных вариантах... |
|
Все линии тонкие |
Опция, позволяющая записать все линии с толщиной, установленной для печати тонких линий при настройке системных линий. По умолчанию это значение (толщина на бумаге) составляет 0,18 мм. Если эта опция выключена, то линии записываются с индивидуальными толщинами для печати. Толщина линии на бумаге — параметр стиля линии. Для системных стилей он задается в диалоге настройки системных линий, а для пользовательских стилей — при их настройке. Стиль линии содержит также параметр «толщина на экране». Его значение не влияет на результат экспорта. Состояние опции Все линии тонкие не влияет на толщину линий шрифта. |
|
Обрезать по формату |
Опция, включение которой означает, что каждая страница файла SVG будет ограничена размером формата, заданного в КОМПАС-документе. В созданный файл будут записаны только те части изображения, которые находятся в пределах формата. При отключенной опции размер страницы определяется габаритным прямоугольником объектов. |
|
Весь документ в один файл |
Опция позволяет сохранить все листы чертежа в одном файле. Если опция отключена, каждый лист записывается в отдельный файл. Имена файлов для сохранения листов формируются следующим образом: к заданному при сохранении документа имени автоматически добавляются номера листов. |
|
Масштаб |
Поле для ввода масштаба изображения. |
|
Разрушить шрифт |
Опция, позволяющая выбрать вид передаваемых надписей. •При отключенной опции надписи передаются как текст, т.е. символами шрифта. Благодаря этому в дальнейшем надписи могут быть, например, скопированы из SVG-файла. •При включенной опции в SVG-файл записываются не символы шрифта, а их изображение в виде векторных контуров. Этот способ не позволяет в дальнейшем работать с надписями как с текстом. |
|
Разместить изображение ссылкой |
Опция, позволяющая выбрать способ передачи растровых вставок. •Если опция отключена, то в результирующем файле формируются описания растровых изображений в синтаксисе SVG. •Если опция включена, то происходит следующее. В папке для сохранения файла SVG создаются файлы формата PNG, содержащие рисунки, вставленные в исходный КОМПАС-документ. Имена PNG-файлов формируются из имени файла SVG и порядкового номера. В файле SVG создаются ссылки на созданные PNG-файлы. При передаче файла SVG на другое рабочее место требуется также передача файлов PNG. |
|
Страницы |
Группа элементов, позволяющая выбрать страницы для записи. |
|
Все |
Опция, включение которой означает, что будут записаны все страницы документа. |
|
Текущая |
Опция, включение которой означает, что будет записана только текущая страница документа. |
|
Диапазон |
Опция, включение которой означает, что будут записаны указанные страницы. В поле можно ввести номера и/или диапазоны номеров страниц, например, «1, 3-5». |
|
Последовательность страниц |
Список, позволяющий указать, какие страницы диапазона нужно записать: все, только четные или только нечетные. |
|
Окно просмотра |
Окно служит для отображения страницы, выбранной для записи. |
После завершения настройки нажмите кнопку Экспортировать, чтобы начать запись. Для отказа от записи нажмите кнопку Отменить.
|
Запись в формат SVG подчиняется настройке фильтров вывода на печать. Т.е. в созданном файле будут присутствовать только те объекты КОМПАС-документа, печать которых включена при настройке системы. |
