Оборудование: Системы вентиляции

Если к сегменту воздуховода (далее — исходному сегменту) требуется пристыковать новый участок воздуховода, образуя ветвление или пересечение (случай, когда в одной точке соединяются более двух сегментов), в режиме редактирования воздуховода укажите начальную/конечную точку ветви на траектории исходного сегмента.

Доступны несколько способов обработки стыков. В месте ветвления автоматически размещается тройник (крестовина) при выполнении следующих условий.

•Построение выполняется в подпроцессе Трехмерный каркас.

•Должен быть выбран вариант Тройниками (Крестовинами) в секции Ветвления (Пересечения) в диалоге Параметры стиля.

•Исходный воздуховод должен быть разрезан в месте ветвления.

•Сегменты, примыкающие к точке ветвления, должны быть прямыми.

•Сегменты, образующие ветвление, должны быть перпендикулярны/соосны друг другу так, чтобы установка тройника (крестовины) была возможна. Кроме того, вершина нового сегмента должна совпадать с общей вершиной исходных сегментов.

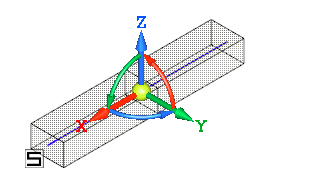

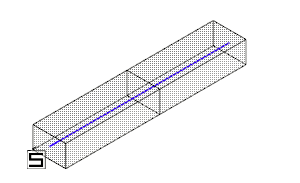

Исходные сегменты и установка Элемента СК в вершину ответвления

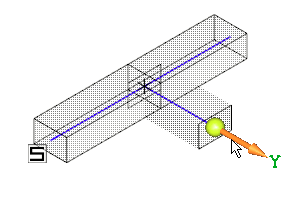

Построение ветвления и результат построения

Вы также можете начать построение ветви от края сегмента, в котором установлен отвод. Для этого используйте точку привязки в вершине угла траектории. В этом случае отвод будет автоматически заменен на тройник при соблюдении условий, перечисленных выше.

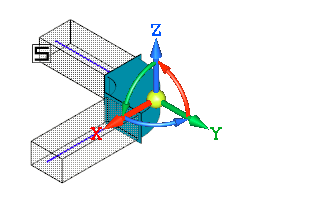

Исходный сегмент и установка Элемента СК в вершину угла поворота

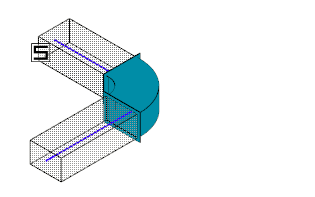

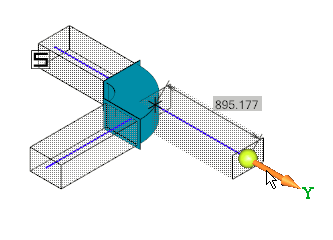

Построение ветвления и результат построения

Пересечение с автоматической установкой крестовины обрабатывается способом, аналогичным построению тройника.

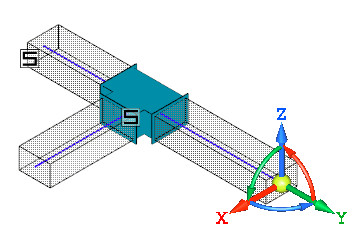

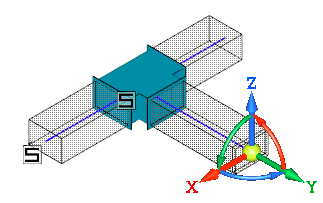

Установка крестовины и результат построения

Вы можете отредактировать вручную обработку стыков, созданных вручную. Чтобы изменить параметры автоматически построенных элементов, необходимо изменить стиль.

Редактирование обработки стыков и поворотов
