Параметры стиля воздуховода |
Scroll |
Параметрами стиля воздуховода являются наименование, форма и размеры сечения, способы обработки поворотов и ветвлений, зазоры, минимальная длина и другие параметры. Они задаются при помощи элементов диалога Параметры стиля.
|

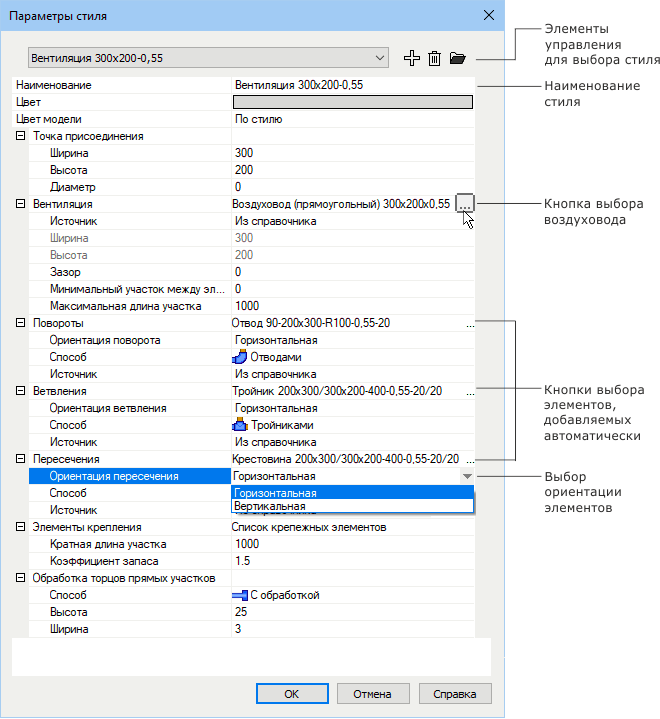

Диалог Параметры стиля
Чтобы задать параметры стиля, выполните следующие действия.
1.В поле Наименование задайте наименование стиля.
2.В группе Цвет задайте цвет воздуховода.
3.В группе Точка присоединения введите значения параметров, если при построении будут использоваться точки подключения оборудования.
4.В группе Вентиляция выберите воздуховода из приложения Стандартные Изделия.
Поля Высота и Ширина заполняются автоматически.
•В поле Зазор задайте зазор под сварку между сегментами воздуховода и элементами.
•В поле Минимальный участок между элементами задайте минимально допустимую длину участка между элементами.
•В поле Максимальная длина участка задайте длину участка (например, стандартную величину), на которые должен быть разбит воздуховод.
Торцы каждого участка воздуховода будут иметь обработку (по типу фланца), задаваемую в группе Обработка торцов прямых участков диалога.
Чтобы отказаться от разбиения, задайте 0.
5.В группе Повороты задайте параметры обработки поворотов для каждого варианта ориентации.
5.1. Выберите из списка Ориентация поворота вариант расположения в конструкции — горизонтальная или вертикальная....
|
Выбор ориентации доступен, если сечение имеет различные ширину и высоту. |
5.2. Выберите способ обработки поворота для данной ориентации из списка Способ.
•Без обработки — при выборе этого способа торцы воздуховодов не обрабатываются.
•Отводами — при выборе этого способа в углах автоматически устанавливаются отводы (вариант по умолчанию), взятые из источника. Доступен выбор элемента из приложения Стандартные Изделия. На экране появляется окно справочника, из которого можно выбрать элемент.
Наименование текущего отвода отображается в строке Повороты.
•Разделкой углов — при выборе данного способа на торцах воздуховодов выполняется разделка углов. Задайте величину зазора в строке Зазор, если требуется.
5.3. Выберите из списка Ориентация поворота вариант вертикальная... и выполните действия пп. 5.1–5.2.
Редактирование обработки стыков и поворотов
6.В группе Ветвления задайте параметры обработки стыка для каждого варианта ориентации.
6.1. Выберите из списка Ориентация ветвления вариант расположения в конструкции — горизонтальная или вертикальная....
6.2. Выберите способ обработки стыка из списка Способ.
•Без обработки — при выборе данного способа торцы воздуховодов во всех ветвлениях не обрабатываются.
•Тройниками (вариант по умолчанию) — при выборе данного способа в стыках воздуховодов автоматически устанавливаются тройники, в тех узлах, где условия размещения элементов выполняются.
Укажите источник вставки элемента в списке Источник, используя такие же приемы, как в группе Повороты.
7.В группе Пересечения задайте параметры обработки пересечений.
Выберите способ обработки пересечений из списка Способ.
•Без обработки (вариант по умолчанию) — при выборе данного способа торцы воздуховодов во всех пересечениях не обрабатываются.
•Крестовинами — при выборе данного способа в стыках воздуховодов автоматически устанавливаются крестовины, в тех узлах, где условия размещения элементов выполняются.
Укажите источник вставки элемента в списке Источник, используя такие же приемы, как в группе Повороты.
|
Повороты и ветвления, в которых не выполняются условия обработки торцов (разделок, установки элементов) остаются без обработки. |
|
Автоматическая обработка торцов распространяется на воздуховоды, построенные в подпроцессе Построение отрезков Перемещением СК. Разделку торцов воздуховодов, построенных при помощи команд Отрезок, Дуга, Сплайн, а также установку элементов на воздуховоды следует выполнять вручную при помощи соответствующих команд. |
Редактирование обработки стыков и поворотов
8.В группе Элементы крепления задайте параметры крепежа, если требуется.
•В диалоге Список крепежных элементов, который вызывается щелчком по кнопке в конце строки, выберите детали для одного крепежного комплекта.
•В поле Кратная длина участка введите значение шага расстановки крепежных комплектов.
•В поле Коэффициент запаса введите величину, на которую умножается расчетное количество комплектов для обеспечения нужного количества запасных деталей.
Использование крепежа в модели воздуховода
9.В группе Обработка торцов прямых участков выберите способ и задайте параметры фланца.
•Без обработки — при выборе данного способа торцы воздуховодов не обрабатываются.
•С обработкой (вариант по умолчанию) — при выборе данного способа в стыках сегментов воздуховодов автоматически формируются фланцы. Задайте параметры в поле Высота и Ширина.
10.Подтвердите создание стиля кнопкой ОК.
