Оборудование: Системы вентиляции

Точка подключения служит для удобства построения воздуховодов с теми или иными параметрами. Она представляет собой присоединительную точку, построенную заранее в сборке при помощи команды Создать точку подключения.

В точке задается ее тип в зависимости от назначения:

•Точка разрыва — для оснащения моделей при создании воздуховодов с рассечением в этой точке (вариант по умолчанию), например, для соединения с начальными/ конечными точками участков или промежуточных, где требуется разрыв;

•Точка установки — для оснащения моделей, размещаемых на воздуховоде, если не требуется его рассечение, например, опор, розеток и других.

Для подключения воздуховодов используется тип Точка разрыва, он выбирается из списка на Панели параметров. Также задаются параметры сечения и выбирается ответный элемент, который может быть установлен автоматически в начальную или конечную точку участка.

В свою очередь в стиле воздуховода задаются параметры точки присоединения, являющиеся объектами сортировки. В процессе построения воздуховода после указания точки подключения в качестве начальной точки на ней появляются ее параметры, а рядом появляется диалог со списком стилей воздуховодов, удовлетворяющих этим параметрам. Иными словами, происходит фильтрация списка стилей документа по параметрам точки.

Пользователь может задать стиль следующими способами.

•Если стиль с подходящими параметрами один, то при щелчке по точке (начале построения) он становится текущим и отображается на фантоме. Диалог выбора стилей не появляется.

•Если создано несколько стилей, удовлетворяющих параметрам точки подключения, то они представлены в диалоге. Если таких стилей нет, то в диалоге находятся все стили воздуховода. В обоих случаях стили доступны для выбора.

•Можно отказаться от выбора стиля и, не закрывая диалога, выполнить следующие действия:

•указать точку в модели — по умолчанию задается стиль, первый в списке диалога;

•выбрать стиль из списка Стили Панели параметров;

•добавить новый стиль в диалоге Параметры стиля, вызываемом кнопкой Изменить стиль на Панели параметров — стиль станет доступен для выбора.

Закрытие диалога выбора стилей завершает режим редактирования воздуховода.

Если в точке подключения или стиле воздуховода указаны не все параметры, сортировка выполняется по непустым параметрам, остальные игнорируются. При отсутствии параметров в точке подключения в выборку попадают все имеющиеся в файле стили воздуховода. Если стиль не содержит параметры точки присоединения, то он отображается только в списке точки без параметров.

После выбора точки и стиля следует начать строить воздуховод. Элементы и ограничения, заданные в стиле, добавляются автоматически. Если параметры стиля воздуховода отличаются от параметров точки подключения, то в месте соединения участков отображается знак предупреждения < ! >. Построение выполняется текущим стилем.

В конце участка также может быть указана точка подключения. Если параметры этой точки не совпадают с параметрами стиля воздуховода, то на фантоме появляется знак предупреждения, и выполняется соединение. При наличии ответного элемента в этой точке он добавляется в модель.

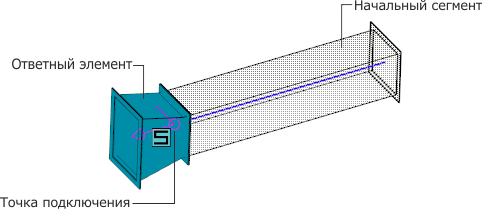

Ответный элемент
