Команда Создать точку подключения |
Scroll |
Команда служит для создания точки подключения воздуховода на основе присоединительной точки, которая может быть создана в процессе построения.
Для вызова команды нажмите кнопку Создать точку подключения
на инструментальной панели Системы вентиляции.
Выполните следующие действия.
1.Укажите присоединительную точку, в которой требуется задать параметры. Если точка отсутствует, постройте ее в месте начала предполагаемого воздуховода при помощи команды Присоединительная точка. Первая ось точки должна быть направлена вдоль первого сегмента траектории.
После указания точка подсвечивается, ее наименование появляются в поле Присоединительная точка Панели параметров.
|
Присоединительная точка может быть выделена до вызова команды. Повторное указание отменяет выбор объекта. |
2.Введите в таблицу те значения параметров, по которым будет выполняться сортировка стилей при создании воздуховода от этой точки.
Параметры точки присоединения в стиле...
3.Если требуется, укажите ответный элемент — объект, размещаемый автоматически на конце воздуховода в точке подключения. В раскрывающемся списке Элемент секции Ответный элемент выберите его из приложения Стандартные Изделия или файла.
После выбора фантом элемента отображается в создаваемой точке для настройки ориентации. Он перестает отображаться после завершения работы команды.
Смените вариант размещения ответного элемента, выбрав присоединительную точку из списка Точка присоединения.
|
При щелчке по ссылке Элемент Панели параметров открывается диалог выбора элемента из последнего источника — приложения Стандартные Изделия, диалога открытия файлов. |
|

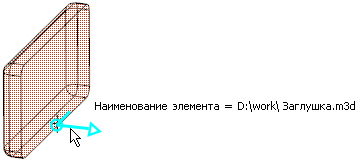

Фантом ответного элемента
4.Нажмите кнопку Создать объект
.
Чтобы изменить, добавить, удалить параметры точки, после вызова команды укажите редактируемую точку и выполните необходимые действия.
Чтобы прервать работу команды, нажмите кнопку Завершить
.
