В Приложении могут быть созданы следующие виды зазоров между объектами.

•Задание зазора на воздуховодах (далее — Автозазора) — построение объектов с зазорами на стыках воздуховодов и элементов, вставляемых автоматически: воздуховод — воздуховод и воздуховод — отвод/тройник/крестовина. Между воздуховодами и элементами, добавленными из файла, автозазор не создается.

Чтобы задать или отредактировать автозазор, введите значение параметра Зазор в диалоге параметров стиля. Для удаления автозазора следует задать значение 0.

Значение применяется ко всем построенным воздуховодам данного стиля.

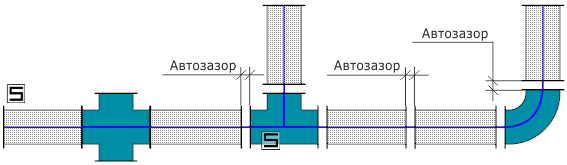

Автозазоры между воздуховодами и элементами

•Задание зазора на элементах (далее — Зазора) — вставка/размещение модели с зазорами в присоединительных точках элемента, добавленного вручную при помощи команд добавления элементов.

Чтобы создать зазор, после выбора элемента следует задать положительную величину параметра Зазор под сварку на Панели параметров для каждой присоединительной точки. Заполнение всех ячеек необязательно.

Текущая ось зазора показана на модели стрелкой. Для смены текущей оси щелкните по другой ячейке Ось на Панели параметров.

Для удаления зазора следует задать значение 0.

Затем можно вставить/разместить элемент. При повторном выборе элемента, заданные параметры зазора сохраняются.

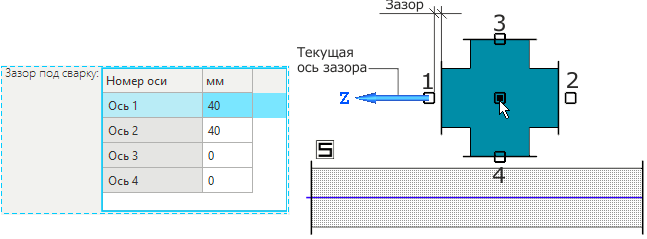

Элемент с зазорами при вставке

Чтобы отредактировать зазор после вставки/размещения элемента, необходимо войти в режим размещения элемента (щелчком мыши по элементу), затем щелкнуть по значку режима . Далее следует ввести значение или перетащить текущую ось зазора за стрелку.

Для смены текущей оси зазора можно нажать клавиши <Shift> + <Tab> или выбрать нужный вариант на Панели параметров.

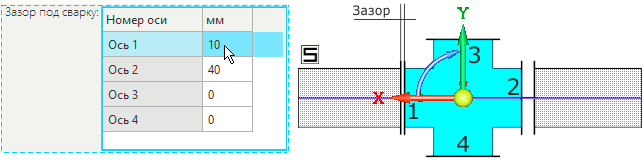

Редактирование зазоров

При создании зазоров необходимо учитывать следующее.

•Если элемент с зазором размещается в точке стыка двух воздуховодов, между которыми имеется автозазор, то автозазор в этой точке автоматически обнуляется. Действительным является зазор элемента.

•Если элементы размещены подряд, т.е. без промежуточного участка воздуховода, то зазоры смежных точек суммируются.

•Отступ, заданный командой Изменить длину, суммируется с величиной автозазора.

Чтобы перейти в режим размещения , щелкните по значку режима.
