Команда Изменить длину |
Scroll |
Позволяет изменить длину воздуховода путем построения отступов от их торцов.
|

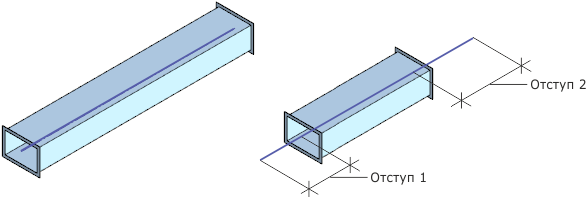

Пример изменения длины
Команда работает в режиме редактирования воздуховода.
Для вызова команды нажмите кнопку Изменить длину
на инструментальной панели Системы вентиляции.
Чтобы изменить длину воздуховода, выполните следующие действия.
1.Укажите сегменты, длину которых требуется изменить.
Объекты подсвечиваются, а их наименования появляются на Панели параметров.
|
Повторное указание объекта в модели отменяет выбор. |
2.Задайте величины отступов от торцов сегмента (начальной и конечной вершин ее траектории) в поля Панели параметров Отступ 1 и 2. Если задана положительная величина, то сегмент удлиняется, если отрицательная — укорачивается.
Длину сегментов можно изменить в окне модели, перемещая мышью характерные точки, которые находятся на первом из указанных сегментов, или задавая значение в поле над точкой.
Числовые параметры могут быть заданы при помощи геометрического калькулятора.
3.Нажмите клавишу <Esc>, чтобы подтвердить операцию или прервать процесс изменения длины.
В результате работы команды рядом с вершинами сегментов появляется значок
, свидетельствующий о наличии отступа и позволяющий редактировать его параметры или удалить операцию.
В Дереве построения появляется пиктограмма операции
.
Чтобы удалить результаты изменения длины, удалите операцию из Дерева построения.
|
Настройка отступов распространяется на все указанные сегменты. Чтобы задать иные величины отступов для других сегментов, вызовите команду вновь и выполните соответствующие действия. |
