Геометрический калькулятор Приложения позволяет снять значение линейного параметра у существующего в документе объекта и задать его для вновь создаваемого объекта в командах Изменить длину, Угловая разделка.
Команды геометрического калькулятора доступны в меню линейного параметра (Отступ, Зазор) на Панели параметров.
|

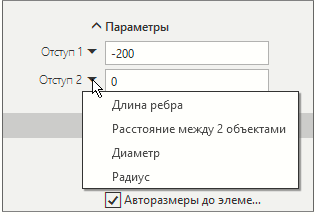

Меню геометрического калькулятора линейной величины
Перечень команд и их назначение приведены в таблице.
Команды геометрического калькулятора
|
Команда |
Назначение |
|
Длина ребра |
Снятие значения длины ребра, пространственной кривой, кривой в эскизе. |
|
Расстояние между двумя объектами |
Снятие значения расстояния между двумя объектами. Объектами могут являться: координатные и вспомогательные оси и плоскости, грани, ребра, вершины, пространственные кривые и точки. Объекты можно указывать в любой комбинации. Если указана поверхность вращения, то объектом, от/до которого измеряется расстояние, является ось вращения; при указании двух поверхностей вращения измеряется межосевое расстояние. |
|
Диаметр, Радиус |
Снятие значения диаметра/радиуса объекта. Объектом может являться пространственная дуга, окружность, круглое ребро, цилиндрическая грань. |
Чтобы использовать геометрический калькулятор, выполните следующие действия.
1.После вызова команды, например, Изменить длину, раскройте меню геометрического калькулятора поля Отступ 1 или Отступ 2 на Панели параметров.
2.Выберите из него команду, например, Длина ребра.
На Панели параметров запускается процесс вычисления длины.
3.Подведите курсор к существующему объекту, длину которого требуется измерить. После того как значение длины появится рядом с курсором, щелкните мышью или нажмите клавишу <Enter>.
|
Если требуется снять расстояние между двумя объектами, их нужно указать подряд — первый параметр будет подсвечен, а после подведения курсора ко второму объекту рядом с ним будет отображена вычисленная величина. |
