Оборудование: Системы вентиляции

Позволяет выполнять угловую разделку торцов сегментов с зазором.

Угловая разделка с зазором

Команда работает в режиме редактирования воздуховода.

Для вызова команды нажмите кнопку Угловая разделка на инструментальной панели Системы вентиляции. После вызова команды на Панель параметров основного процесса добавляются элементы управления разделкой.

Чтобы построить разделку, выполните следующие действия.

1.Укажите сегменты первого и второго воздуховода, примыкающие к точке поворота.

Вы можете указать подряд попарно сегменты всех воздуховодов, на которых требуется построить разделку.

2.Чтобы создать разделку с зазором, задайте его значение в поле Зазор.

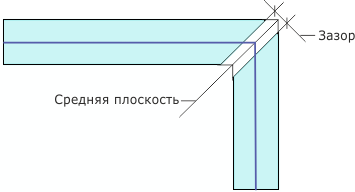

Зазор — удвоенное расстояние от торца сегмента до средней плоскости.

Числовые параметры могут быть заданы при помощи геометрического калькулятора.

3.Нажмите клавишу <Esc>, чтобы подтвердить операцию или прервать процесс создания разделки.

За один вызов команды можно построить разделку в нескольких группах сегментов.

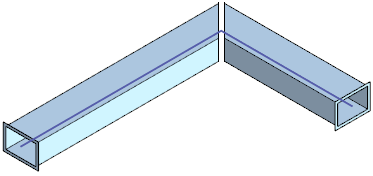

В результате работы команды рядом с вершиной разделки появляется значок , свидетельствующий о наличии разделки и позволяющий редактировать ее параметры или удалить операцию.

В Дереве построения появляется пиктограмма операции .

Смотрите также

Редактирование обработки стыков и поворотов
