Расположение ширины и высоты воздуховода относительно траектории можно изменить на любом этапе построения в режиме смены ориентации. Если создается несколько участков воздуховода, то для каждого из них доступно изменение ориентации. Значок смены ориентации находится вблизи начальной точки участка. Рекомендуется позиционировать воздуховод вначале построения. Например, выполните следующие действия.

1.Постройте первый прямой участок. Включите режим выделения объектов .

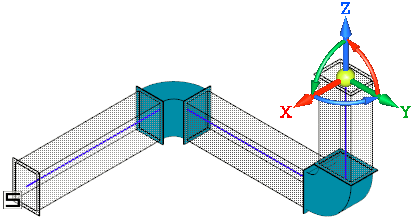

2.Включите режим смены ориентации, щелкнув по значку . В начальной точке воздуховода отображается Элемент, который служит для поворота воздуховода относительно траектории.

3.Выполните поворот любым способом.

•Чтобы повернуть Элемент на некоторый угол, задайте его величину в поле дуги.

•Чтобы повернуть Элемент на угол 180°, щелкните по стрелке при нажатой клавише <Ctrl>.

4.Выключите режим смены ориентации щелчком по значку. Продолжите построение в новой ориентации.
