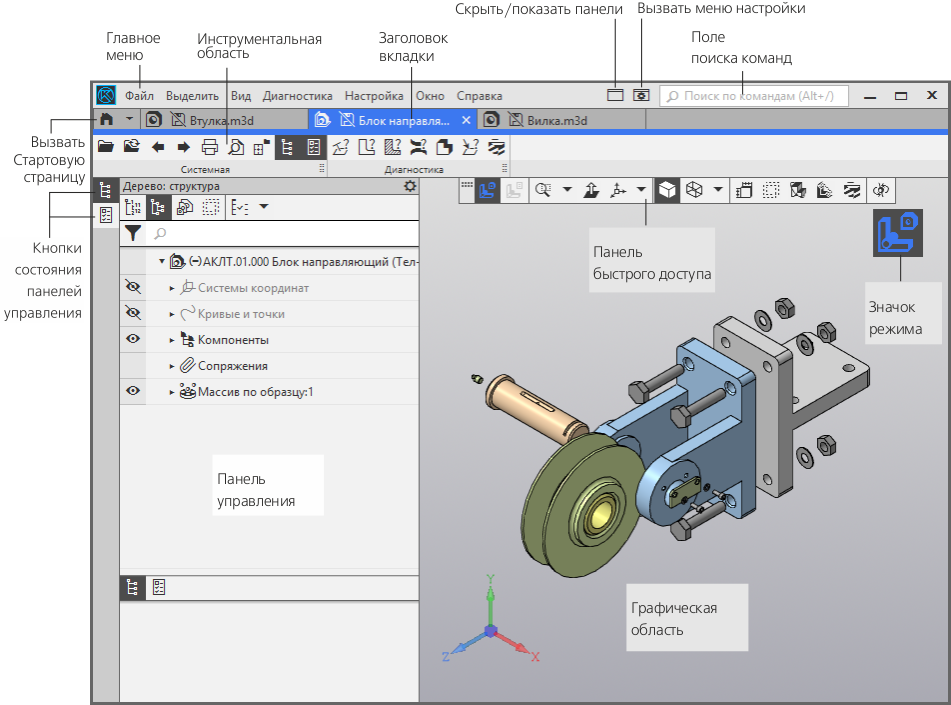

КОМПАС-3D Viewer v22

Название

Описание

Инструментальная область

Служит для выбора команд просмотра и печати документа.

Заголовок вкладки документа

Служит для переключения между открытыми документами. Контекстное меню заголовка вкладки содержит команды управления документами и их вкладками.

Главное меню

Служит для вызова команд системы. Содержит названия разделов меню. Состав Главного меню зависит от типа текущего документа.

Кнопка управления отображением панелей

Служит для отключения и включения отображения на экране Инструментальной области и панелей управления.

Данная настройка распространяется на текущее окно КОМПАС-3D Viewer до конца сеанса работы в нем.

Отключение панелей позволяет увеличить площадь графической области.

Кнопка вызова меню настройки

Содержит команды настройки интерфейса. В рамках этой настройки доступны следующие действия:

•Настройка цвета в интерфейсе и выбор варианта изображения значков в Инструментальной области. Подробнее...

•Изменение размера значков и текстовых подписей в интерфейсе. Подробнее...

•Настройка положения вкладок документов. Подробнее...

•Настройка Инструментальной области. Подробнее...

•Настройка комбинаций клавиш для вызова команд КОМПАС-3D Viewer. Подробнее...

Поле поиска команд

Служит для поиска команд по их названиям. При вводе текста в это поле ниже него отображается список найденных команд. Выбор команды из списка запускает ее.

Подробнее о поиске команд...

Кнопка вызова Стартовой страницы

Кнопка позволяет отобразить в окне КОМПАС-3D Viewer Стартовую страницу. Из меню кнопки можно вызвать команду открытия документов, а также список документов, которые открывались недавно.

Для того, чтобы вернуться со Стартовой страницы в окно документа, нужно щелкнуть мышью по его заголовку в строке вкладок.

Кнопки состояния панелей управления

Кнопки, управляющие состоянием панелей управления. Каждой панели соответствует определенная кнопка. Если кнопка имеет черный фон, то панель показывается на экране (развернута), а если серый, то не показывается (свернута).

Доступность панелей управления настраивается командами меню Настройка — Панели. В окне КОМПАС-3D Viewer показываются кнопки тех панелей, доступность которых включена.

Панель управления

Выделенная область окна, содержащая различные управляющие элементы.

Графическая область

Занимает большую часть окна КОМПАС-3D Viewer. Служит для отображения содержимого текущего документа.

Для индикации специфических режимов работы, например, режима разнесения сборки, режима предварительного просмотра перед печатью в графической области отображаются значки режимов.

Панель быстрого доступа

Содержит команды выбора режима, управления изображением и другие.

Располагается вверху графической области, может перемещаться по горизонтали.
