Настройка параметров экспорта в растровый и EMF форматы выполняется в соответствующих диалогах. Краткое описание диалогов для различных типов документов приведено в следующих разделах.

Чертеж, фрагмент, модель

На рисунке приведен диалог настройки параметров записи чертежа, фрагмента или модели в растровый и EMF форматы.

Диалог настройки записи чертежа или фрагмента в растровый формат

Элементы управления диалогов позволяют:

•выбрать цветность (при записи в растровый формат),

•записать цветные оттенки оттенками серого цвета,

•выбрать цвет, см. таблицу,

•установить масштаб изображения,

•задать отрисовку документа тонкими линиями,

•выбрать разрешение изображения.

Подробное описание диалога записи графического документа в растровый формат...

Подробное описание диалога записи графического документа в EMF...

Многолистовой чертеж

Диалог настойки параметров записи многолистового чертежа отличается от диалога настройки записи чертежа наличием элементов управления для выбора страниц.

Сохранить в выбранный формат можно:

•все страницы документа,

•текущую страницу,

•страницы в указанном диапазоне (их последовательность можно настроить: все, только четные или только нечетные).

При сохранении в формат TIFF в диалоге присутствует опция Многостраничный TIFF, позволяющая сформировать один многостраничный файл, на каждой странице которого будет расположен один лист документа.

Также в диалоге присутствует опция Весь документ в один файл. При включении опции все листы исходного документа будут размещены в одном файле. При выключенной опции будет создано число файлов по количеству страниц.

Диалог настройки параметров записи многолистового чертежа в растровый и EMF форматы приведен на рисунке.

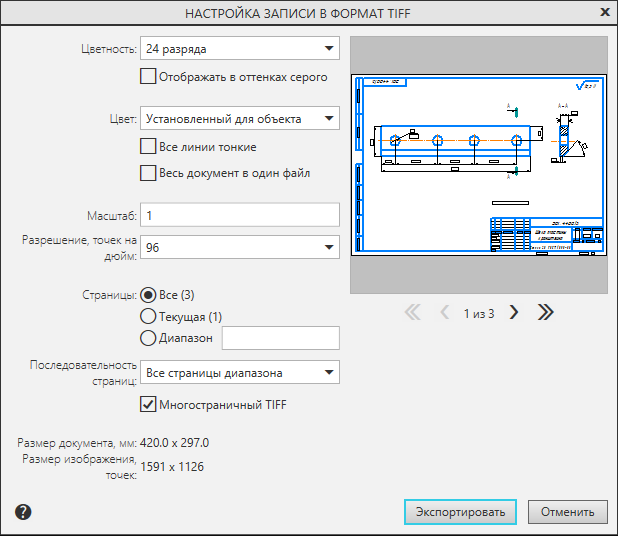

Диалог настройки записи многолистового чертежа в растровый формат

Подробное описание диалога записи многолистового чертежа в растровый формат...

Подробное описание диалога записи многолистового чертежа в EMF...

Текстовый документ, спецификация

Диалог настройки параметров записи текстовых документов и спецификаций в растровый формат приведенна рисунке. Он в целом аналогичен диалогу настройки параметров записи многолистового чертежа.

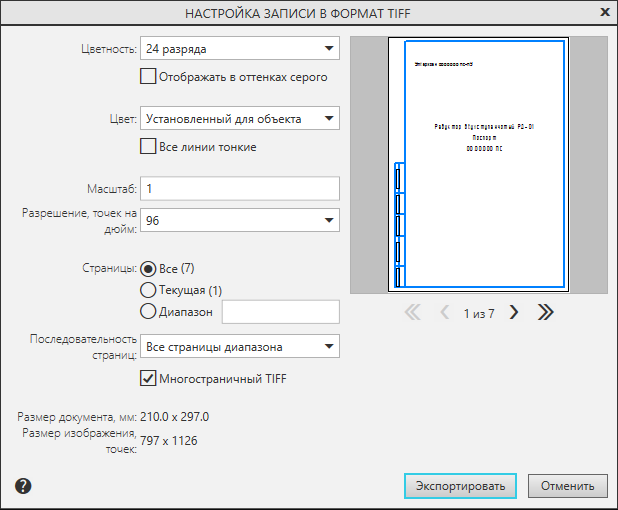

Диалог настройки записи текстовых документов и спецификаций в растровый формат

Подробное описание диалога записи текстовых документов и спецификаций в растровый формат...

Подробное описание диалога записи текстовых документов и спецификаций в EMF...
