Иногда сборку требуется отобразить в «разобранном» виде (так, чтобы были видны все ее компоненты).

Параметры разнесения (перечень компонентов, перемещаемых при разнесении, направления и величины их перемещения) задаются при редактировании сборки в КОМПАС-3D.

Включение представления сборки в «разобранном» виде производится командой Разнести компоненты .

Способы вызова команды

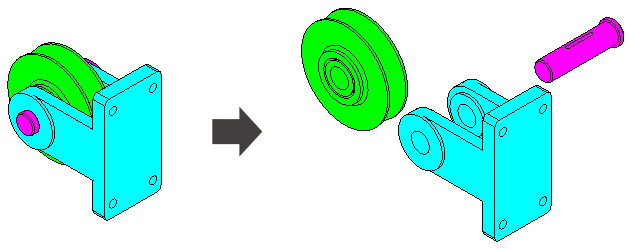

Разнесение компонентов сборки

После вызова команды все компоненты сборки, для которых заданы параметры разнесения, будут разнесены в соответствии с этими параметрами, а кнопка вызова команды останется нажатой. В окне документа появляется значок режима разнесения компонентов, цвет закладки текущего документа меняется на синий.

Чтобы отключить разнесение компонентов (привести сборку в «неразобранное» состояние), вызовите команду Разнести компоненты снова или щелкните мышью по значку режима.
