Типы загрузки. Базовые принципы |
Scroll |
Тип загрузки сборки — это комбинация типов загрузки компонентов сборки.
Типы загрузки компонента — способы загрузки компонента, различающиеся объемом данных, извлекаемых из файла компонента и помещаемых в память компьютера.
Типы загрузки показываются специальными значками в Дереве построения (см. рисунки ниже). Для включения/выключения столбца, содержащего значки типов загрузки, используется команда Тип загрузки, которая вызывается из меню кнопки
в заголовке Дерева.
Типы загрузки подразделяются на системные и пользовательские.
Системные типы загрузки имеются в сборке по умолчанию. Они могут назначаться как отдельным компонентам, так и всей сборке. При выборе системного типа загрузки для сборки все компоненты этой сборки получают одноименный тип загрузки (см. рисунок а). Подробнее о системных типах загрузки...
Пользовательский тип загрузки сборки — это комбинация типов загрузки компонентов сборки, составленная пользователем и сохраненная в этой сборке. Пользовательские типы загрузки используются, чтобы загружать разные компоненты по-разному и/или запрещать их редактирование. Например, можно выбрать тип загрузки Полный лишь для той подсборки, с которой ведется работа в данный момент, и Пустой — для всех остальных компонентов. Если требуется видеть расположение этих компонентов в сборке, то можно применить для них тип загрузки Частичный, Упрощенный или Габарит. Пример пользовательского типа загрузки показан на рисунке б). Подробнее о пользовательских типах загрузки...
|
|
а) |

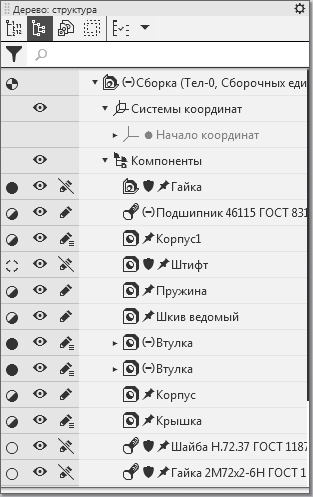

б) |
Примеры типов загрузки сборки:
а) системного упрощенного, б) пользовательского
Выбранный тип загрузки считается примененным. По умолчанию для сборки и компонентов-деталей устанавливается системный тип загрузки Полный. Можно выбрать другой тип загрузки — системный или пользовательский. Если сборка вставляется в другую сборку в качестве компонента, то для нее по умолчанию устанавливается тип загрузки, который был назначен при последнем сохранении. Этот тип загрузки также можно изменить. О применении типов загрузки см. раздел Назначение типа загрузки сборке и ее компонентам.

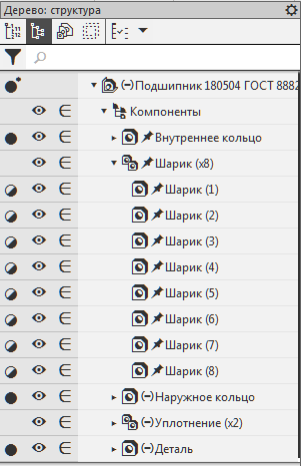

Если в текущем сеансе работы со сборкой тип загрузки одного или нескольких компонентов изменяется, то значок типа загрузки сборки отмечается звездочкой (*), см. рисунок.
|
Звездочка у значка типа загрузки появляется не только после изменения пользователем типа загрузки компонента, но и при вставке в сборку компонента-подсборки с неполным типом загрузки, а также если произошла автоматическая смена неполной загрузки на полную (см. раздел Автоматическая смена типа загрузки на «Полный»). |
|
Отображение типа загрузки сборки, в котором тип загрузки группы компонентов отличается от примененного |
В дальнейшем можно сохранить измененный тип загрузки сборки или отказаться от сохранения. Если в сборке применен пользовательский тип загрузки, то можно записать изменения в этот тип загрузки или создать новый пользовательский тип. Если в сборке применен системный тип, то в результате сохранения будет создан новый пользовательский тип загрузки (см. раздел Создание пользовательского типа загрузки при сохранении документа).
|
Любое изменение типа загрузки в сборке считается редактированием сборки, поэтому, даже если другие действия в сборке не производились, при ее закрытии выдается запрос на сохранение документа. В процессе сохранения сборки, в которой производилась смена типов загрузки, на экране появляется запрос на сохранение этих изменений. Подробнее... |
Любой тип загрузки сборки можно защитить паролем (см. раздел Пароли типов загрузки).
