Пользовательский тип загрузки можно создать двумя способами:
•создание в процессе «Типы загрузки»,
•автоматическое создание при сохранении сборки.
Создание пользовательского типа загрузки в процессе «Типы загрузки»
Чтобы создать пользовательский тип загрузки текущей сборки, выполните следующие действия.
1.Установите нужные типы загрузки для компонентов сборки. Подробнее...
2.При необходимости наложите запрет на редактирование тех или иных компонентов.
3.Запустите процесс Типы загрузки....
|
Смена типов загрузки компонентов, наложение или снятие запрета редактирования могут быть выполнены после вызова команды с помощью пиктограмм в Дереве построения. |
4.Нажмите кнопку Создать
справа от поля Тип загрузки на Панели параметров. На экране появляется диалог Создание типа загрузки.
5.В поле Наименование диалога введите название типа загрузки (оно не должно совпадать с названием другого типа загрузки в текущей сборке). По умолчанию название пользовательского типа загрузки Пользовательский N (N = 1, 2, 3 и т.д).
|
Названия типов загрузки, созданных в файлах компонентов-подсборок, могут совпадать. Присвоение одинаковых имен используется для того, чтобы в сборке можно было одновременно загрузить компоненты-подсборки с необходимой для каждого из них загрузкой, определяемой настройками пользовательского типа загрузки с этим именем. |
6.Если создаваемый тип загрузки требуется защитить паролем, введите пароль в поле Пароль и подтвердите его в появившемся поле Введите пароль еще раз.
Подробнее о защите типов загрузки паролем см. раздел Пароли типов загрузки.
7.Чтобы применить создаваемый тип загрузки к модели, включите опцию Применить к модели. Если опция отключена, то примененным типом загрузки остается тот же, что и до создания.
8.Закройте диалог кнопкой Применить. Система вернется в процесс управления типам загрузки. Название созданного пользовательского типа загрузки появится в списке Тип загрузки на Панели параметров.
9.Если требуется применить другой тип загрузки, выберите строку с его названием в списке Тип загрузки и щелкните мышью в ее левой части.
10. Для выхода из команды нажмите кнопку Завершить
на Панели параметров.
Создание пользовательского типа загрузки при сохранении документа
При закрытии файла сборки, в которой изменился тип загрузки (рядом со знаком типа загрузки отображается (*)), система выдает запрос на сохранение документа. В случае утвердительного ответа на экране появляется запрос на сохранение типа загрузки сборки.
•Если изменения произошли в сборке с системным типом загрузки, на экране появляется запрос следующего содержания:
|

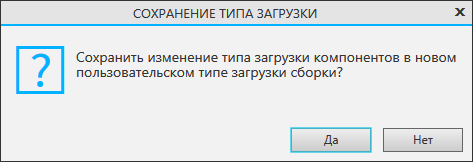

Запрос на сохранение типа загрузки в сборке с системным типом загрузки
•Нажмите кнопку Да, чтобы создать новый пользовательский тип загрузки. Запустится соответствующий диалог.
•Нажмите кнопку Нет, чтобы изменение типа загрузки не было сохранено (при этом другие изменения в сборке сохраняются).
•Если изменения произошли в сборке с пользовательским типом загрузки, система выдает запрос такого вида:
|

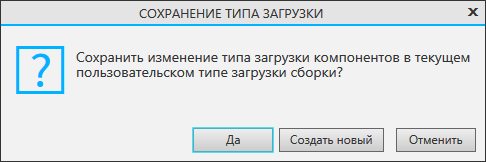

Запрос на сохранение типа загрузки в сборке с пользовательским типом загрузки
•Нажмите кнопку Да, чтобы сохранить изменения в текущем пользовательском типе загрузки.
•Нажмите кнопку Создать новый, чтобы создать новый пользовательский тип загрузки. Запустится соответствующий диалог.
•Нажмите кнопку Отменить, чтобы изменение типа загрузки не было сохранено (при этом другие изменения в сборке сохраняются).
