КОМПАС-3D v24

Дополнительное окно модели (далее — Окно) предназначено для выполнения различных действий с моделью или ее объектами.

В зависимости от процесса, в котором используется Окно, оно может называться по-разному. Например, при вставке произвольного вида с модели Окно имеет название Модель-источник, в процессе установки соответствия — Заменяемая геометрия и т.д.

Также в зависимости от процесса будет различным набор доступных в Окне действий. Например, при создании копии геометрических объектов модели из файла в Окне указываются копируемые объекты; при размещении компонента способом По сопряжениям Окно можно использовать для указания сопрягаемых объектов компонента; при совмещении объектов с предварительным выравниванием по направлению взгляда и точке Окно служит для придания нужного положения перемещаемому объекту и задания точки на его поверхности и т.д.

В Окне могут отображаться отдельные объекты модели или вся модель (текущая или модель-источник объектов операции).

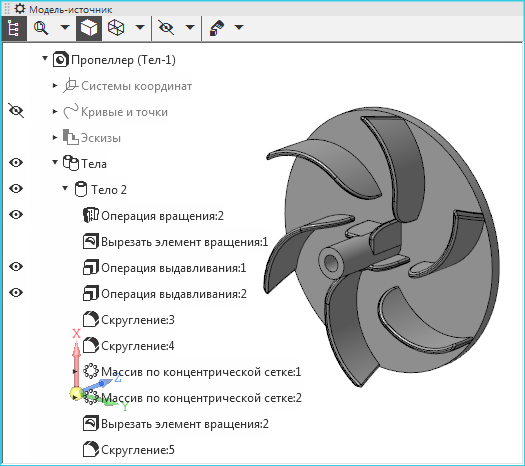

Окно выбора объектов модели

В заголовке Окна находится кнопка , которая позволяет настроить его положение внутри графической области. Чтобы разместить Окно требуемым образом, нажмите кнопку и вызовите из появившегося меню соответствующую команду:

•Слева сверху,

•Слева снизу,

•Справа сверху,

•Справа снизу.

Кроме того, можно переместить Окно, перетащив его мышью за заголовок. Можно также изменить размер Окна, перетаскивая мышью его границы.

Окно содержит область просмотра модели и инструментальную панель. На инструментальной панели находятся следующие кнопки:

•Показать дерево  — управляет отображением Дерева построения модели, содержащейся в Окне. Чтобы показать Дерево, нажмите кнопку, а чтобы скрыть — отожмите ее. Дерево показывается в левом верхнем углу Окна.

•Показать все  — управляет масштабом отображения объектов в Окне. Для изменения масштаба нажмите кнопку или вызовите нужную команду из ее меню. Можно также изменять масштаб, вращая колесо мыши.

•Полутоновое с каркасом , Каркас  — управляют типом отображения объектов в Окне. По умолчанию тип соответствует выбранному в текущей модели. Чтобы сменить тип, нажмите нужную кнопку или вызовите соответствующую команду из меню кнопки Каркас.

•Скрыть все вспомогательные объекты  — управляет отображением вспомогательных объектов в Окне. Чтобы скрыть все вспомогательные объекты, нажмите кнопку. Чтобы скрыть только некоторые из них, отожмите кнопку и укажите типы скрываемых объектов с помощью команд ее меню.

•Выбрать  — позволяет выбрать тела и поверхности, видимые/невидимые в проекциях на основные плоскости. Для выбора используются команды меню кнопки.

Указание объектов в Окне выполняется обычным образом — объекты указываются мышью в области, находящейся внутри Окна, или в отображаемом в нем Дереве.

Если нужный объект близко расположен к другому объекту или скрыт под ним, то можно использовать перебор объектов. Для этого подведите курсор к объекту и вызовите из контекстного меню команду Перебор объектов . Можно также нажать комбинацию клавиш <Ctrl> + <T>.

Поворот модели в Окне выполняется с помощью клавиатурных комбинаций или с помощью мыши.
