Обозначения клеймения и маркировки |
Scroll |
Для создания обозначения клеймения или маркировки используются команды Знак клеймения
и Знак маркировки
.
Порядок действий
1.Укажите в графической области грань для простановки обозначения. Наименование выбранной грани появится в поле Объекты на Панели параметров.
В графической области отображается фантом обозначения. Конечная точка первого ответвления совпадает с точкой, в которой была указана грань.
2.Укажите положение знака.
3.После указания обозначаемого объекта автоматически определяется положение плоскости обозначения. При необходимости можно изменить положение плоскости обозначения, выбрав другую базовую плоскость. Для этого служат элементы группы Размещение.
4.Создайте необходимое количество ответвлений линии-выноски. Подробнее...
Вы можете добавить объекты в состав обозначения, не создавая дополнительных ответвлений. Для этого щелкните в поле Объекты, затем укажите нужные объекты в графической области. Указанные объекты подсветятся, их названия появятся в поле Объекты.
5.Настройте параметры обозначения с помощью элементов группы Параметры. Это делается так же, как при создании обозначения в графическом документе, с единственным отличием: нельзя изменять направление знака клеймения с помощью клавиши <Ctrl>. Подробнее...
6.Задайте параметры надписи обозначения — так же, как при создании обозначения клеймения или маркировки в графическом документе. Подробнее...
7.При необходимости задайте наименование и цвет обозначения с помощью элементов секции Свойства. Подробнее об управлении цветом объектов...
8.Чтобы завершить создание обозначения, нажмите кнопку Создать объект
.
После выполнения описанных действий в графической области появится созданное обозначение, а в Дереве построения — соответствующая пиктограмма:
обозначение клеймения,
обозначение маркировки.
9.Для завершения работы команды нажмите кнопку Завершить
.
|
|

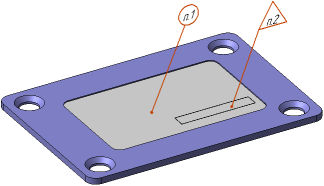

Примеры простановки обозначений клеймения и маркировки
