1.Реализована возможность создания массивов графических объектов. Массив представляет собой группу упорядоченно расположенных объектов — экземпляров массива. При создании/редактировании массива доступно управление количеством и положением экземпляров, а также исключение из массива выбранных экземпляров. Кроме того, можно включить создание в массиве управляющих размеров — с их помощью возможна модификация уже созданного массива. При необходимости массив можно разрушить, т.е. удалить связи экземпляров друг с другом, превратив их в самостоятельные объекты.
Доступно создание массивов следующих типов:
•массив по сетке,
•массив по концентрической сетке.
Массивы отображаются в Дереве графического документа, образуя отдельную группу — Массивы.
Массивы графических объектов могут также создаваться в эскизах трехмерных моделей.

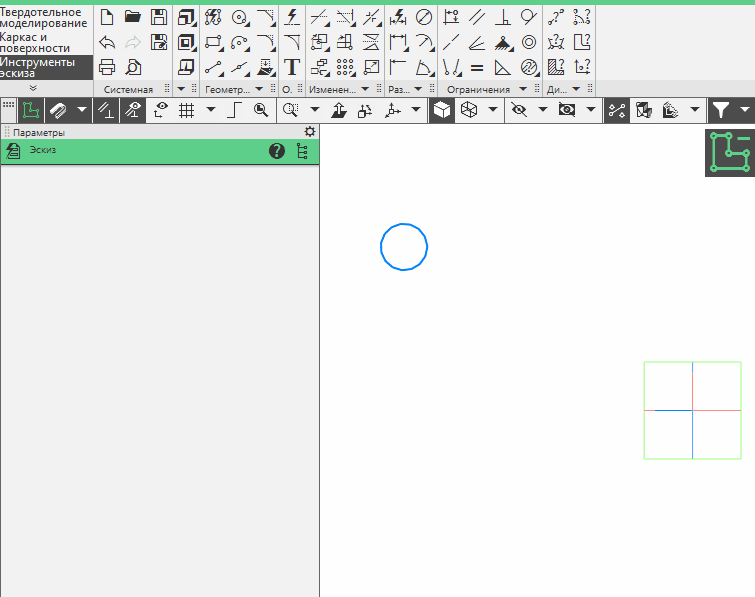

Массив окружностей по концентрической сетке
2.В обозначение допуска формы и расположения теперь могут включаться дополнительные знаки для указания пересекающей и ориентирующей плоскостей согласно ГОСТ Р 2.308-2023.
Возможность доступна также при простановке допуска формы в модели.

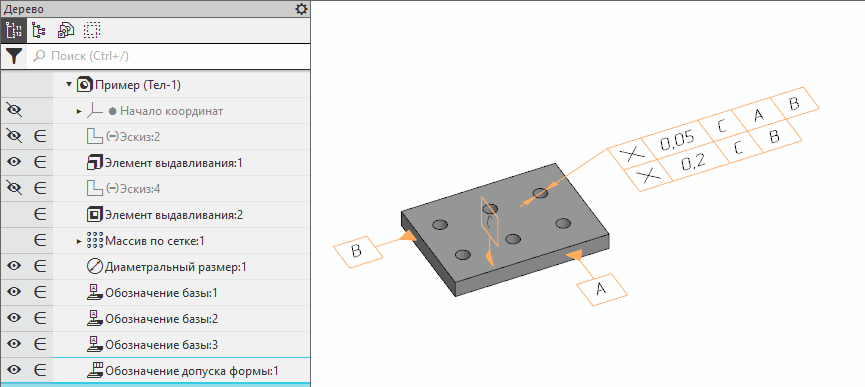

Добавление обозначения ориентирующей плоскости
3.Ускорено добавление ответвлений у обозначений, включающих линию-выноску: процесс добавления ответвления запускается, как и раньше, щелчком по точке начала полки, но теперь он зациклен, т. е. для создания следующего ответвления не требуется повторный запуск процесса — достаточно задать точку, на которую это ответвление указывает. Для выхода из процесса нужно нажать клавишу <Esc>.
4.Усовершенствован процесс выбора кривых для измерения с помощью команды Длина кривой:
•добавлена возможность выделения кривых перед вызовом команды,
•после вызова команды кривые можно выделять охватывающей или секущей рамкой, удерживая клавишу <Ctrl> для инвертирования выделения или <Shift> для добавления к уже выделенным; щелчок на свободном поле отменяет выделение всех кривых.
5.Появилась возможность связывания ячеек основной надписи чертежа с произвольно выбираемыми свойствами из библиотек свойств. Данная настройка производится при редактировании основной надписи, входящей в оформление чертежа, и позволяет отразить в нем значения пользовательских свойств, в том числе отразить в ассоциативном чертеже значения пользовательских свойств, заданных в модели, которая спроецирована в этот чертеж.
6.Появилась возможность добавления в чертеж листа по образцу уже имеющегося. При этом новый лист размещается после листа-образца и имеет такие же формат, оформление, кратность и ориентацию.
