Диалог параметров чтения файла формата JT в модель КОМПАС-3D |
Scroll |
Диалог появляется на экране после вызова команды Открыть с параметрами из меню кнопки Открыть при импорте модели из файла формата JT. Позволяет настроить параметры импорта.
Диалог содержит страницы Данные и Свойства.
Задайте параметры импорта файла и нажмите кнопку Импортировать. Запустится импорт модели с заданными параметрами.
Если требуется отказаться от импорта, закройте диалог, нажав кнопку Отменить.

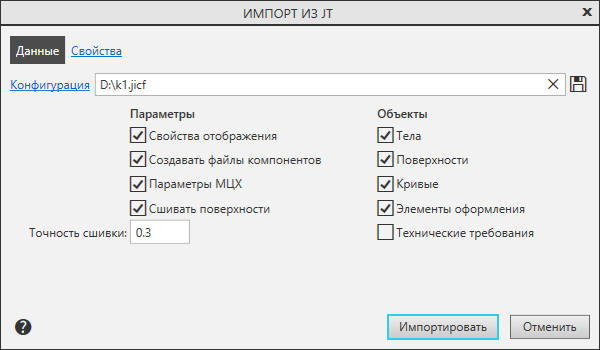

Описание элементов управления страницы Данные
Элемент |
Описание |
|
Конфигурация |
Поле служит для загрузки конфигурации — файла, в котором записаны параметры импорта. Чтобы выбрать нужную конфигурацию, щелкните мышью по названию поля и укажите файл конфигурации в открывшемся диалоге. В поле появится полное имя выбранного файла, настройки в диалоге изменятся — они будут соответствовать записанным в файле конфигурации. Действие выбранной конфигурации распространяется на текущую и все последующие операции импорта файлов данного формата. Подробнее о конфигурации импорта... Если требуется отказаться от использования конфигурации, нажмите кнопку По умолчанию |
|
|
Записать в файл |
Кнопка позволяет записать текущие настройки в файл конфигурации. После ее нажатия требуется задать имя файла конфигурации в диалоге сохранения файлов. Файл конфигурации для импорта из формата JT имеет расширение jicf. Сохраненный файл автоматически выбирается в качестве используемой конфигурации — его полное имя появляется в поле Конфигурация. |
Группа Параметры |
||
Свойства отображения |
Опция позволяет включить/отключить импорт цветов объектов модели. |
|
Создавать файлы компонентов |
Состояние опции влияет на процесс создания компонентов при импорте сборочной модели: •если опция включена, то компоненты записываются в отдельные файлы и являются самостоятельными моделями, •если опция отключена, то компоненты хранятся внутри сборки в виде локальных моделей. |
|
Параметры МЦХ |
Опция позволяет включить/отключить импорт параметров МЦХ — плотности и массы. |
|
Сшивать поверхности |
Опция позволяет сшивать поверхности. Если опция включена, то система пытается объединить импортированные поверхности. В результате возможно получение поверхности большей площади или тела (если исходная поверхность замкнута). Если опция отключена, то сшивка не производится, и результатом импорта являются поверхности, аналогичные исходным. Обратите внимание на то, что состояние опции Сшивать поверхности влияет только на поверхности и не влияет на тела. |
|
Точность сшивки |
Поле для ввода значения максимального расстояния между ребрами сшиваемых поверхностей. Диапазон допустимых значений 0 – 1000 мм. Поле доступно при включенной опции Сшивать поверхности. |
|
Группа Объекты |
Группа опций позволяет управлять импортом объектов модели. При включении опции в модель импортируются объекты соответствующего типа. Группа содержит следующие опции: •Тела, •Поверхности, •Кривые, •Элементы оформления — импортируются размеры, обозначения, надписи и таблицы, •Технические требования — импортируются текстовые объекты. |
|
При импорте файла формата JT производится чтение записанных в нем атрибутов. Предопределенные атрибуты SourseID, SourseName, SourseDescription, SourseAuthor, SourseOrganization, SourseMass и SourseDensity преобразуются в свойства Обозначение, Наименование, Комментарий, Автор, Организация, Масса и Плотность соответственно, а остальные атрибуты — в пользовательские свойства, автоматически создаваемые в модели. При необходимости можно установить соответствие атрибутов и свойств документа КОМПАС-3D.

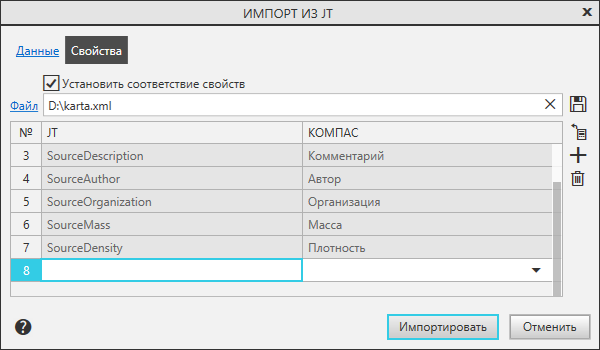

Описание элементов управления страницы Свойства
Элемент |
Описание |
|
|
Установить соответствие свойств |
Опция позволяет включить/отключить настройку соответствия атрибутов импортируемого файла и свойств документа КОМПАС-3D. При включении опции на экране отображается таблица соответствия атрибутов и свойств. Элементы управления таблицей представлены ниже. |
|
Файл |
Поле позволяет подключить файл с уже существующей таблицей соответствия. Для этого щелкните мышью по названию поля. Полное имя файла появится в поле. Файл, содержащий таблицу соответствия, имеет расширение xml. |
|
По умолчанию |
Для загрузки соответствия атрибутов и свойств по умолчанию нажмите эту кнопку. |
Таблица соответствия атрибутов и свойств |
В таблице выполняется настройка соответствия атрибутов импортируемого документа и свойств документа КОМПАС-3D. В колонке № содержится порядковый номер соответствия. В колонке JT перечислены атрибуты, а в колонке КОМПАС — свойства. Строки предопределенных атрибутов и соответствующих им свойств КОМПАС-3D всегда присутствуют в таблице. Они недоступны для изменения. Для добавления/удаления новых строк используются кнопки, расположенные справа от таблицы. |
|
|
Записать в файл |
Кнопка позволяет записать таблицу соответствий в файл. После сохранения файла в поле Файл появится его полное имя. |
|
Прочитать из файла |
Кнопка позволяет отобразить в таблице атрибуты импортируемого документа, не являющиеся предопределеными. Если у импортируемого документа есть такие атрибуты, то при нажатии кнопки в таблицу добавляются строки с их названиями. При этом ячейки свойств КОМПАС-3D пусты. Ячейка атрибута доступна для редактирования, а ячейка свойства содержит раскрывающийся список, в котором можно выбрать соответствующее свойство. Строка Настроить... в списке позволяет выбрать свойство из библиотеки. |
|
Добавить |
Кнопка позволяет добавить в таблицу новую пару атрибут — свойство. После ее нажатия в таблицу добавится строка с пустыми полями. Ячейка атрибута доступна для ввода названия, а ячейка свойства содержит раскрывающийся список, в котором можно выбрать соответствующее свойство. Строка Настроить... в списке позволяет выбрать свойство из библиотеки. |
|
Удалить |
Кнопка позволяет удалить строку соответствия из таблицы. Доступна, когда в таблице выделена одна из добавленных строк. Строки с предопределенными атрибутами удалить нельзя. |
