КОМПАС-3D v25

1.Появилась возможность ограничения проецируемой в чертеж области модели. Данная область определяется на виде чертежа двумя плоскостями, параллельными плоскости проекций этого вида: первая проходит через ближайшую к наблюдателю точку модели, вторая располагается за первой. Если вид представляет собой разрез, то первая плоскость совпадает с секущей плоскостью. Расстояние между плоскостями задает пользователь — либо вводом числового значения, либо указанием положения второй плоскости на другой проекции этой же модели.

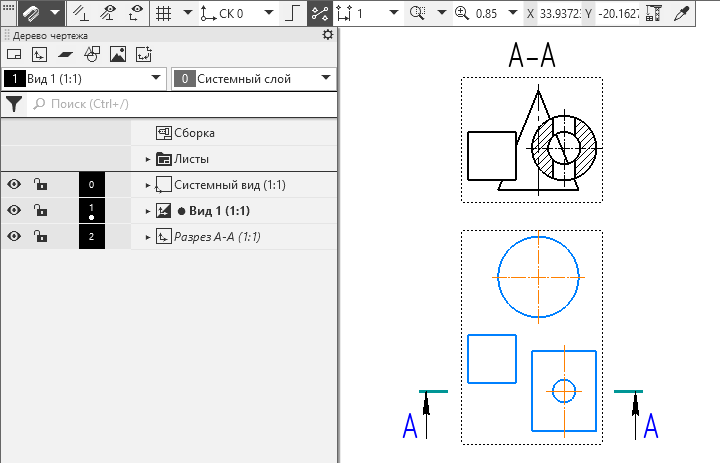

Включение и настройка глубины проецирования для разреза

2.В списке объектов модели, который показывается для ассоциативного вида в Дереве чертежа, можно оставить только видимые, т. е. объекты, фактически изображенные в данном виде. Отсутствующие на изображении объекты, например, закрытые другими или оказавшиеся за границей местного вида, исключаются из списка. Это упрощает работу с чертежами сборочных моделей, содержащих большое количество компонентов.

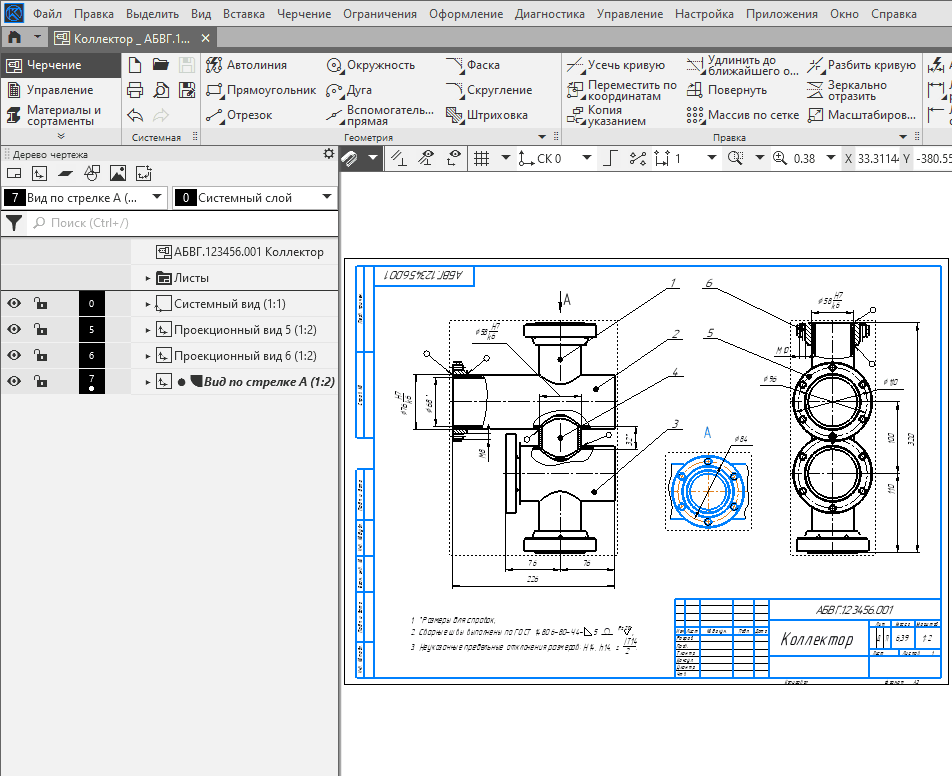

Включение показа в Дереве чертежа только фактически присутствующих на виде объектов модели

3.Добавлено ограничение «симметрия объектов», накладываемое на объекты новой командой Симметрия объектов. Для наложения ограничения нужно указать ось симметрии и два объекта. Объектами могут быть отдельные элементы (отрезок, окружность и т.п.) или составные объекты целиком (прямоугольник, паз и т.п.). Типы указываемых объектов должны совпадать, но имеются некоторые исключения, например, симметричными можно сделать отрезок и осевую линию, окружность и дугу. В результате наложения ограничения объекты располагаются симметрично друг другу относительно оси и получают одинаковые размеры.

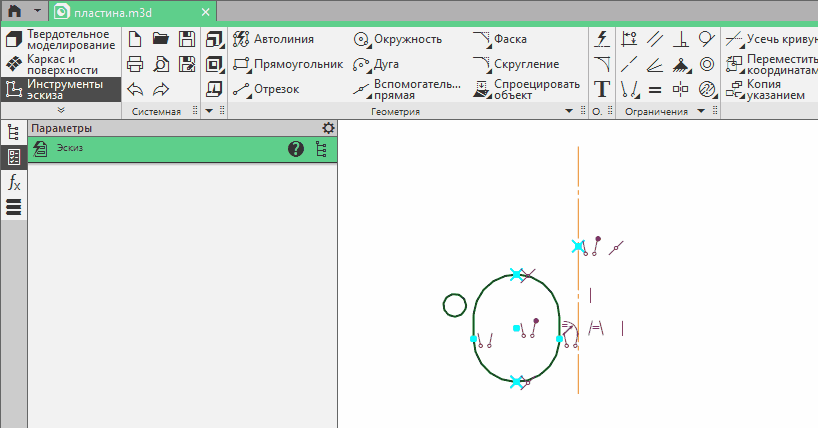

Симметричное размещение объектов в эскизе

4.Доработана команда Зеркально отразить:

•появилась возможность указания оси СК или ЛСК в качестве оси симметрии,

•ограничение, возникающее при использовании команды в параметрическом режиме, теперь зависит от типа объекта: на точки накладывается, как и ранее, ограничение «Симметрия точек», а на объекты остальных типов — новое ограничение «Симметрия объектов».

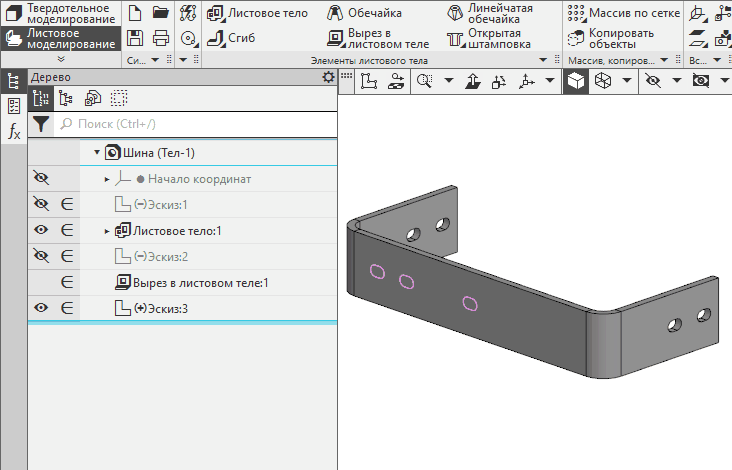

Зеркальное отражение объектов

5.Доработаны процессы простановки линейных размеров с выносными линиями, касательными к окружностям/дугам окружностей:

•в команде Линейный размер появилась возможность выбора типа Вертикальный и Горизонтальный для таких размеров (ранее они могли иметь только тип Параллельно объекту и, соответственно, показывать минимальное расстояние между окружностями, максимальное расстояние или расстояние между центрами),

•в команде Линейный размер от отрезка до точки появилась возможность выбора окружности/дуги в качестве первого объекта, а также добавились кнопки выбора варианта простановки размера: от отрезка до ближней точки окружности, дальней точки или до центра.

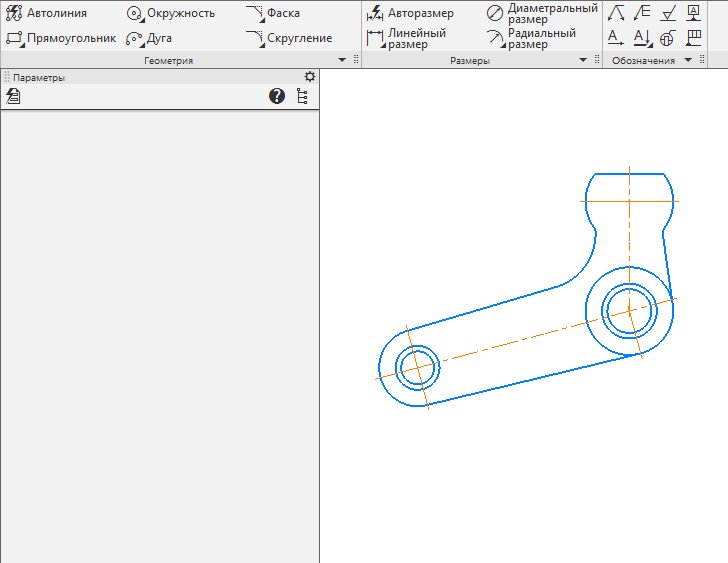

Линейные размеры с выносными линиями, касательными к дугам

6.Доработаны команды создания массивов и копирования графических объектов:

•Для облегчения доступа к команде редактирования массива она добавлена на контекстную панель, появляющуюся при выделении массива или отдельных его объектов.

•Усечение или рассечение входящего в массив отрезка, окружности или дуги окружности более не исключает этот объект из массива. В случае рассечения в составе массива остается одна из получившихся частей объекта.

Усечение окружности, входящей в массив

•Команда Массив по сетке:

•добавлена возможность задания направлений осей сетки путем указания прямолинейных объектов документа (при работе в эскизе доступно также указание прямолинейных объектов модели); массив сохраняет связь с указанными объектами и перестраивается при изменении их положения;

•добавлены варианты результата построения массива: с удалением копий внутри сетки и с размещением копий только вдоль осей.

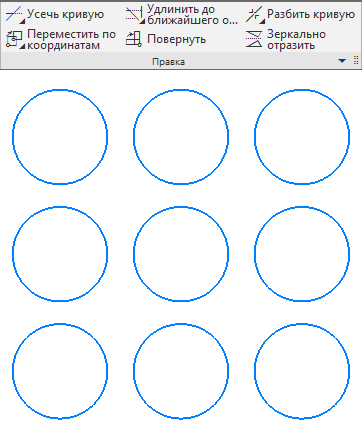

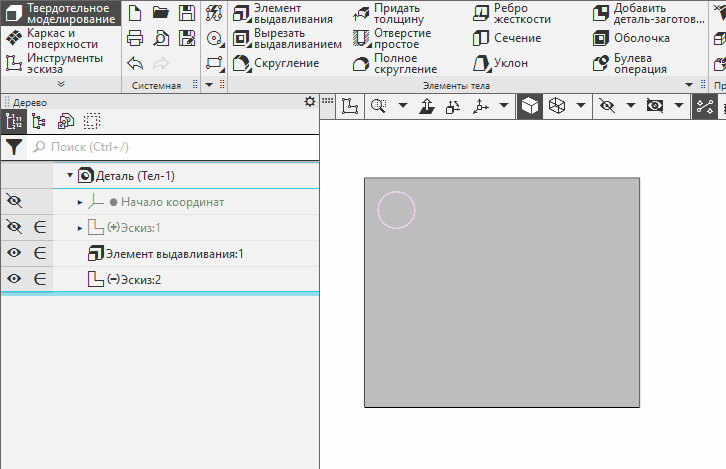

Задание осей сетки указанием объектов модели; размещение копий только вдоль осей

•Добавлена возможность ввода/отображения выражений для вычисления значений параметров массива в соответствующих полях Панели параметров.

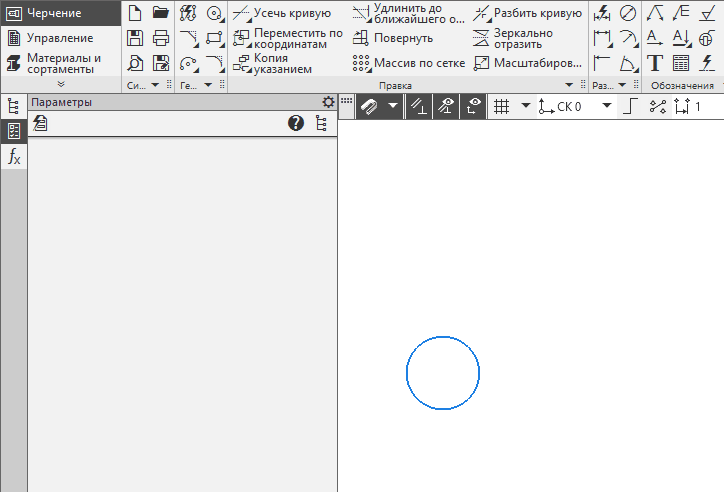

Задание параметров массива с помощью выражений

•В команде Копия по сетке элементы управления на Панели параметров реорганизованы для приближения ее к виду Панели параметров в команде Массив по сетке.

7.Новые возможности при простановке обозначения шероховатости поверхности: заключение обозначения в круглые скобки и добавление после него знака «звездочка». При необходимости поле, содержащее «звездочку», можно отредактировать, введя в него любой текст. Эти возможности доступны также во время создания обозначения шероховатости поверхности в модели.
Замечание. Возможность добавления к обозначению шероховатости текстовой метки, использовавшаяся ранее для ввода «звездочки» или другого текста после обозначения, исключена.

8.Новые возможности работы с макроэлементами:

•Добавлена команда исключения геометрии из макроэлемента. Команда переносит выделенные объекты из макроэлемента в документ без изменения их положения.

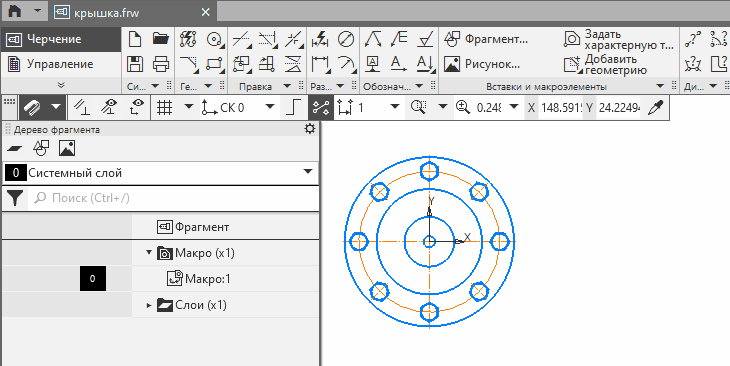

Исключение объектов из макроэлементов

•Объекты, вставляемые в графический документ из буфера, во время вставки опционально могут быть объединены в макроэлемент.

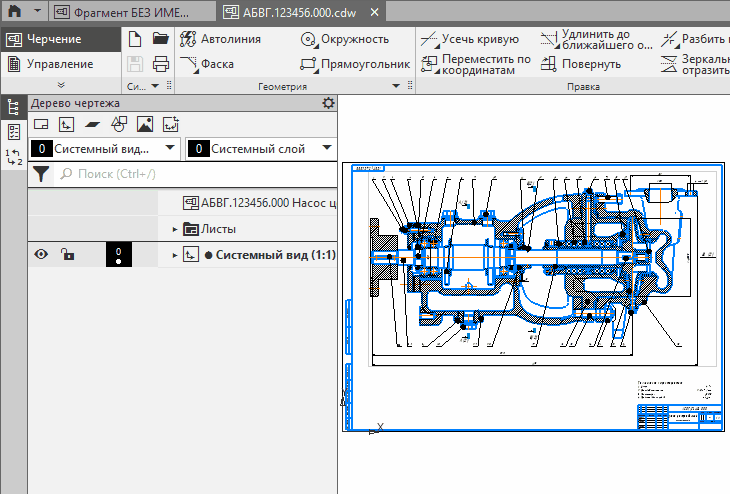

Вставка объектов из буфера с объединением в макроэлемент

9.Наличие в документе отрезков нулевой длины более не диагностируется как ошибка. Такие отрезки могут появляться, например, в результате редактирования параметрического изображения.

10.В ассоциативном чертеже стало доступно создание ссылок на свойства составных частей сборки, спроецированной в этот чертеж.

11.При работе с параметризованными графическими документами стало доступно включение/отключение отображения переменных в размерных надписях размеров. Для этого используется такая же команда и клавиша, как и при работе с трехмерными моделями: Имена переменных в размерах, <F11>. (Команда Отображать ограничения более не влияет на отображение переменных в графических документах и эскизах.)

12.Динамическая подсветка — подсветка объекта при прохождении над ним курсора — теперь происходит также в отсутствие запущенной команды и при срабатывании привязки к объекту. Добавлена настройка задержки при динамическом поиске, т. е. указание времени (в мс), в течение которого курсор должен находиться над объектом, прежде чем он подсветится.

13.При настройке стиля линии, содержащего фрагмент, можно включить добавление штрихов в начале и конце. Благодаря этому линия, имеющая данный стиль, будет начинаться и/или заканчиваться штрихом, а многосегментная линия, например ломаная, не будет иметь разрывов между сегментами. Ранее в начале и/или конце линии (сегмента) мог оказаться промежуток, что уменьшало ее визуально воспринимаемую длину.

14.Теперь в процессе создания ассоциативного размера диалог установки его значения не появляется, если это значение нельзя изменить, т. е. в случае, когда размер является информационным (ранее диалог появлялся всегда).

15.Если подвести курсор к значку наложенного на объект ограничения, то на экране возникает подсказка с названием ограничения.

16.Исключена параллельная обработка ассоциативных видов.
