КОМПАС-3D v25

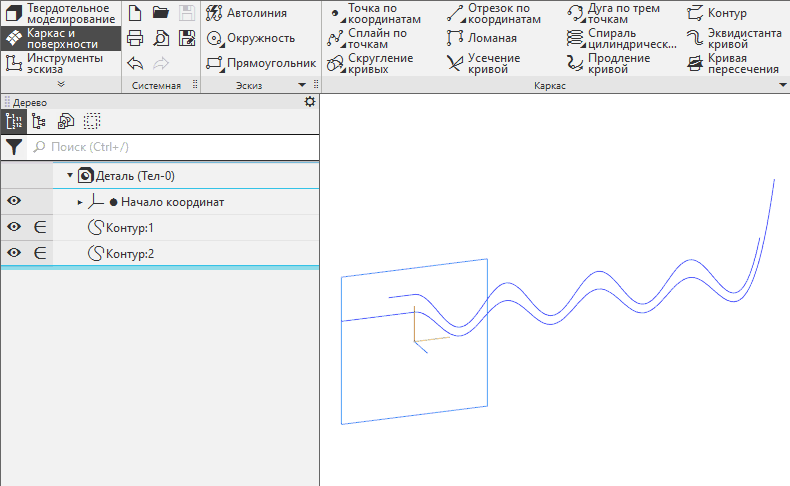

1.Добавлена команда Средняя линяя, предназначенная для построения в модели кривой, которая является геометрическим местом точек, равноудаленных от двух плоских кривых. Для выполнения команды задаются две кривые и плоскость, на которую они будут спроецированы. В этой же плоскости создается средняя линия.

Выделение объектов модели по свойствам

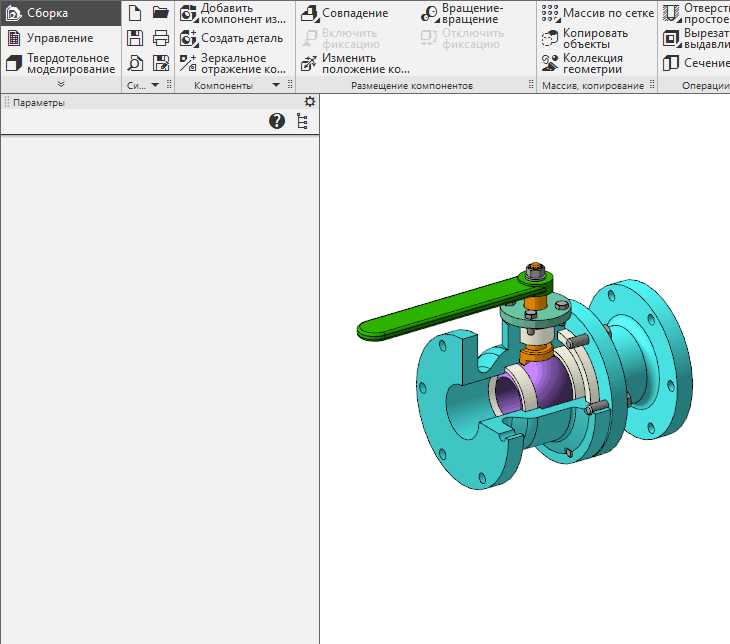

2.Добавлена команда Изменить положение компонентов. Она позволяет менять положение компонента в пространстве различными способами:

•задание позиции и ориентации относительно выбранной СК,

•сдвиг в заданном направлении на определенное расстояние или поворот вокруг заданной оси на определенный угол,

•для компонентов, участвующих в сопряжениях На расстоянии и Под углом — перемещение согласно параметрам сопряжения; данный способ позволяет также имитировать движение компонента с помощью анимации.

Для изменения положения можно выбрать сразу несколько компонентов.

Как и при использовании команд Переместить компонент/Повернуть компонент, наложенные на перемещаемый компонент сопряжения могут полностью или частично ограничивать изменение его положения и приводить к перемещению других компонентов; возможен также контроль соударений перемещаемых компонентов с остальными компонентами сборки.

Изменение положения компонента в сборке

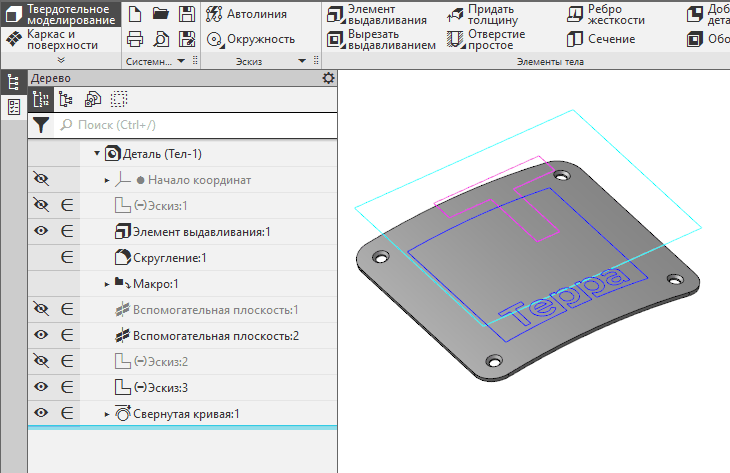

3.Добавлена команда Рельеф, позволяющая создавать рельефный рисунок на гранях тела путем проецирования на них замкнутых контуров (пространственных кривых, ребер, линий эскиза) и последующего добавления или удаления слоя материала в границах полученных областей.

Создание рельефа на грани тела

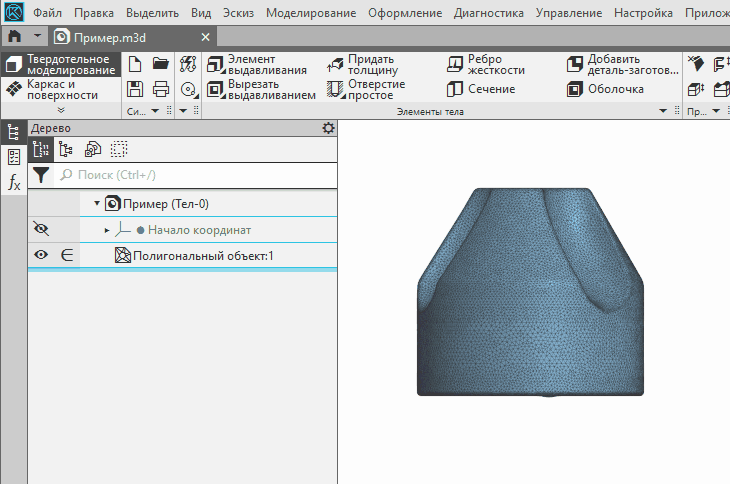

4.Добавлена команда Сегментация полигонального объекта, разбивающая полигональный объект на сегменты. Сегмент — связная совокупность треугольников, характеризующаяся относительным постоянством кривизны в вершинах или угла между смежными треугольниками. Команда позволяет выделять в полигональном объекте участки, близкие по форме к аналитическим поверхностям (плоскость, цилиндр, сфера, конус, тор).

Сегментация полигонального объекта и подгонка одной из получившихся частей

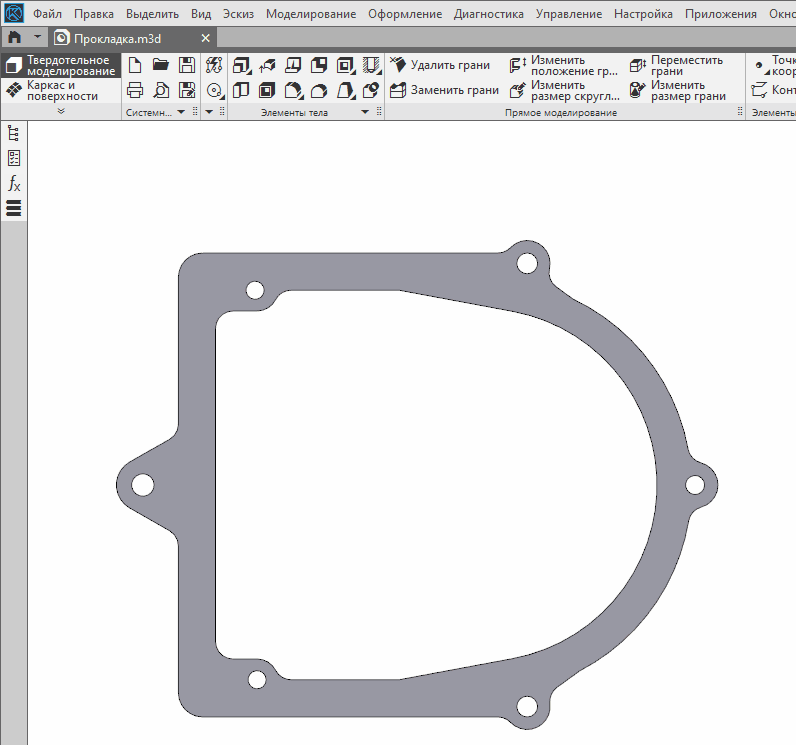

5.Добавлена команда Выделить — По свойствам. Она позволяет выделять в модели объекты различных типов, обладающие заданными признаками. Например, можно найти в сборке компоненты определенного габарита и имеющие заданные свойства, или кривые определенного типа, лежащие на заданном слое, или операции определенного типа, имеющие переменные с заданным значением и т.д. Можно задать как одно условие для выделения объектов, так и сразу несколько. Чтобы условия соединялись логическим оператором «И», их следует задавать в одном блоке условий. Блоки соединяются оператором «ИЛИ».

Выделение объектов модели по свойствам

6.Добавлена команда Обновить версию выбранных операций, позволяющая перестроить указанные операции с использованием новых алгоритмов, имеющихся в текущей версии КОМПАС-3D.

7.Доработана команда Поверхность скругления:

•Добавлены новые способы определения ширины поверхности:

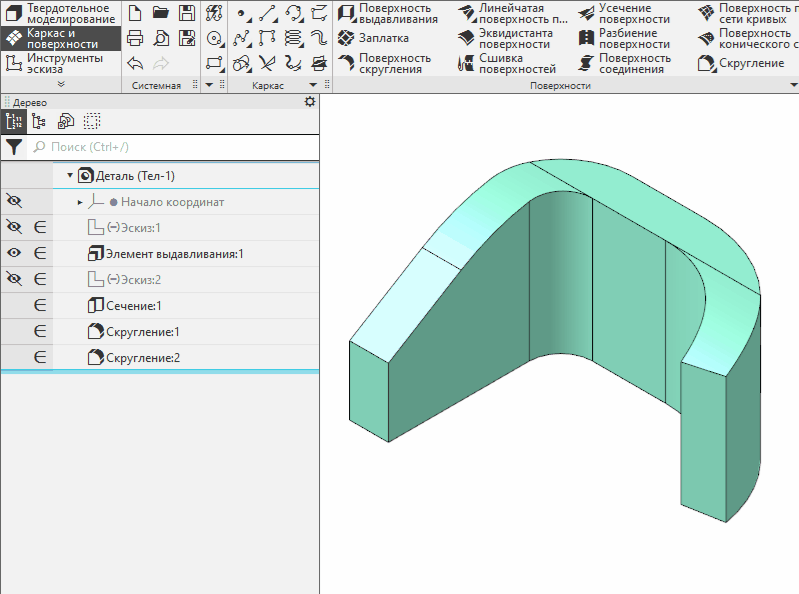

•По касанию к поверхности — поверхность скругления строится так, чтобы, помимо исходных поверхностей, она касалась также указанной пользователем поверхности,

Пример построения поверхности скругления способом По касанию к поверхности

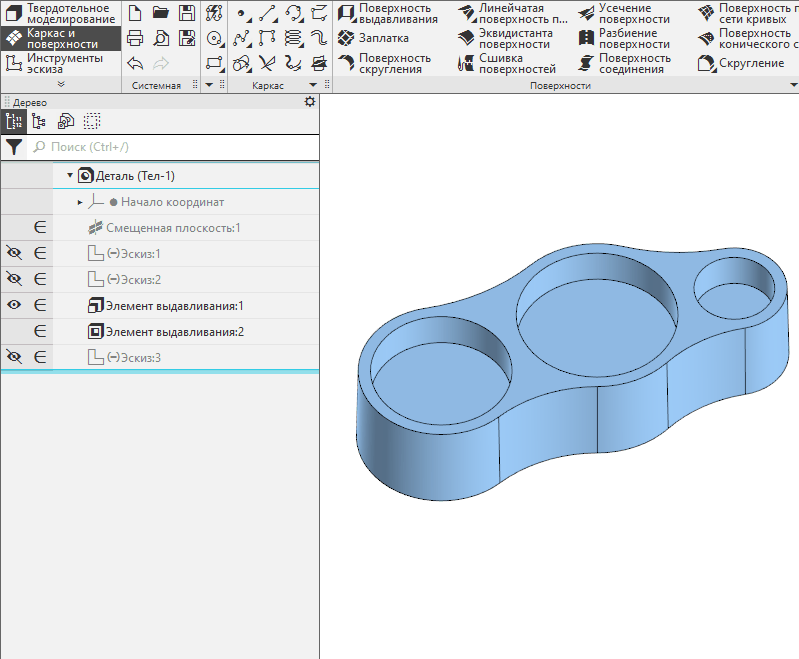

•По граничным кривым — поверхность скругления строится так, чтобы ее границы совпадали с указанными пользователем кривыми, лежащими на исходных поверхностях.

Пример построения поверхности скругления способом По граничным кривым

•Добавлен новый способ задания закона для изменения значения параметров — По значениям в точках. При этом способе пользователь указывает точки на линии движения сечения, задает в каждой из них требуемое значение параметра и определяет закон изменения параметра между точками: линейная или сплайновая интерполяция.

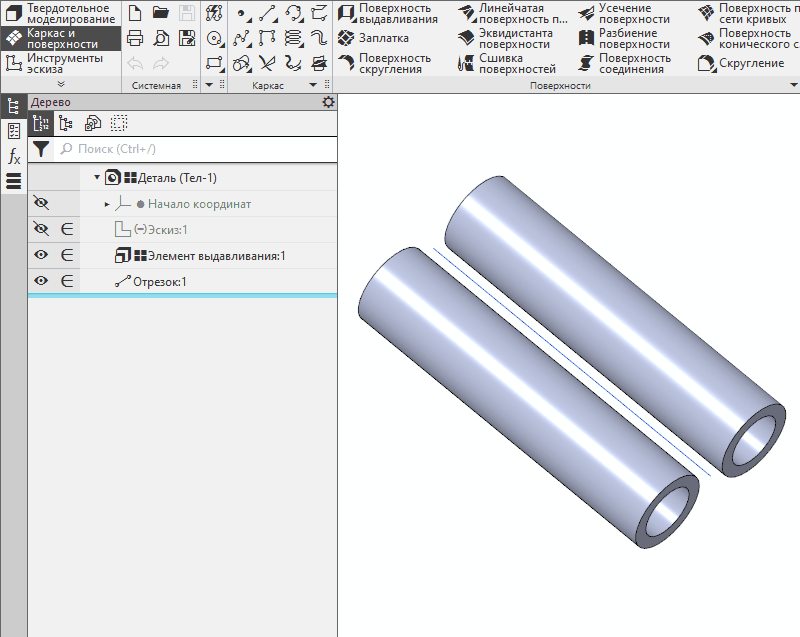

Пример построения поверхности скругления с заданными значениями радиуса в точках линии движения сечения

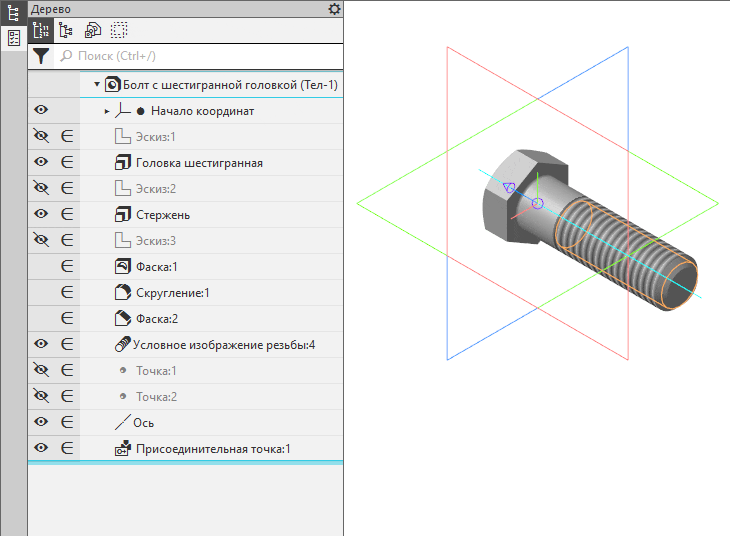

8.Появилась возможность создания в модели варианта особого типа — вариант детализации геометрии. Вариант детализации геометрии предназначен для обособления части геометрии исходной модели с целью ее загрузки изолированно от других объектов этой модели. Использование специально подготовленных вариантов детализации в сложных моделях позволяет существенно снизить потребление оперативной памяти и повысить производительность компьютера при работе с большими сборками.

Создание вариантов детализации модели

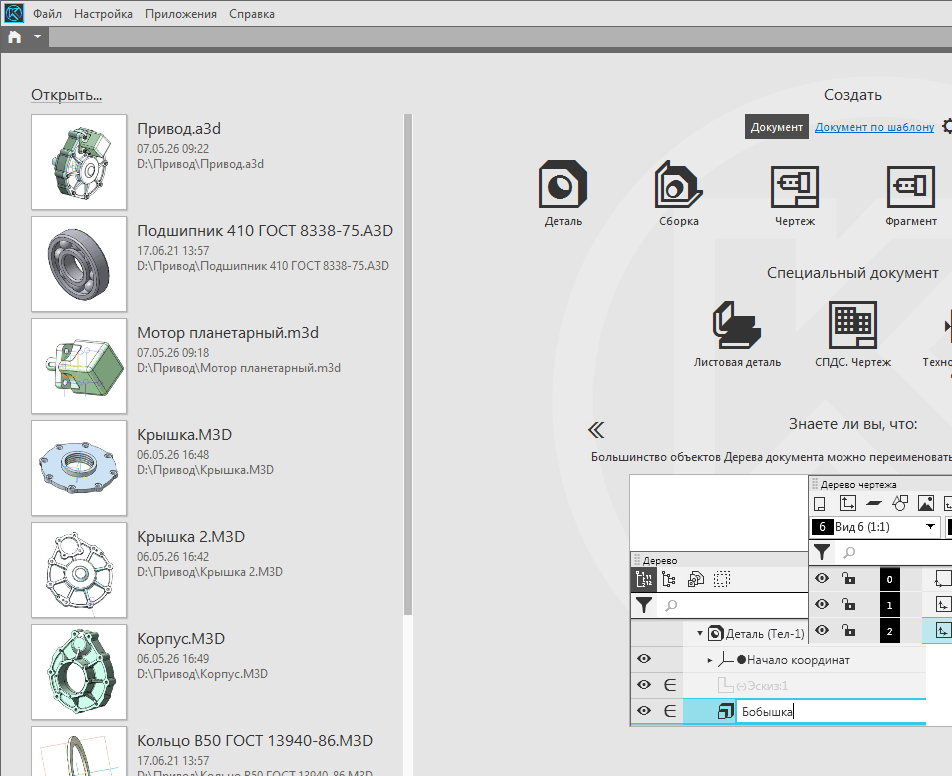

9.Добавлена системная настройка КОМПАС-3D, предписывающая применять варианты к компонентам сборки при ее загрузке и определяющая приоритеты этих вариантов. Например, в моделях крепежных изделий могут быть созданы варианты детализации, представляющие эти изделия в упрощенном виде: без фасок, скруглений, отверстий. Если при настройке установить данный упрощенный вариант в качестве приоритетного, то можно сократить время открытия сборки (пропорционально количеству вставленных крепежных изделий), а также получить сборочный чертеж с предусмотренными стандартом упрощениями изображений.

Указание варианта, применяемого к компонентам сборки при ее открытии

10.Улучшены и доработаны процессы выбора объектов:

•Усовершенствована работа с фильтрами:

•Появилась возможность задания собственных наборов фильтров для каждой команды, предполагающей указание объектов модели (при этом список фильтров ограничен типами объектов, используемых в команде), и для состояния, когда ни одна команда не запущена. Все сформированные наборы фильтров сохраняются до конца сеанса работы с документом.

•Добавлена индикация режима фильтрации объектов: если хотя бы один фильтр включен, в правом верхнем углу графической области отображается специальный значок. Щелчок по нему отключает фильтры текущего набора (остальные наборы фильтров, если они есть, не изменяются).

•При указании исходных объектов в различных командах появилась возможность автоматического выбора групп кривых и граней, удовлетворяющих определенному условию. Например, можно выбрать цепочку кривых и ребер, указав одно из звеньев этой цепочки; указав грань, можно выбрать ее и все смежные с ней или все остальные грани, созданные той же операцией, и т.п.

Команды, определяющие условие выбора объектов, доступны во время выполнения операции — на Панели быстрого доступа и в контекстном меню.

Выбранные по условию объекты объединяются в набор. В наборе хранится информация об инициирующем объекте и условии выбора. Благодаря этому при появлении в модели других объектов, которые удовлетворяют условию, они автоматически добавляются в набор, соответствующим образом изменяя результат использующей его операции. При необходимости набор можно отредактировать, например, сменить инициирующий объект или условие, исключить из набора некоторые объекты и т.п.

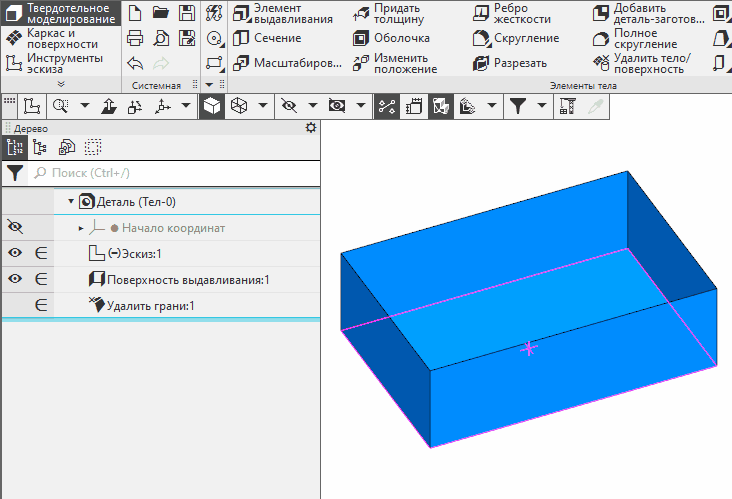

Выбор грани и всех смежных с ней

Выбор кривых, соединенных по касательной

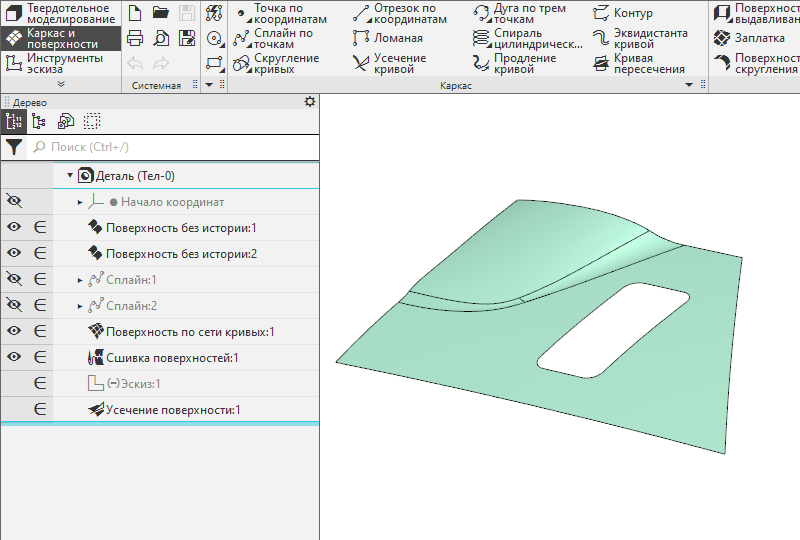

11.Доработана команда Эквидистанта кривой: при построении эквидистанты смещением вдоль поверхности можно указать не одну грань, а несколько (они должны принадлежать одному телу или поверхности). Также добавлены возможности обрезки эквидистанты границами граней и продления до границ граней.

Пример построения эквидистанты вдоль нескольких граней поверхности

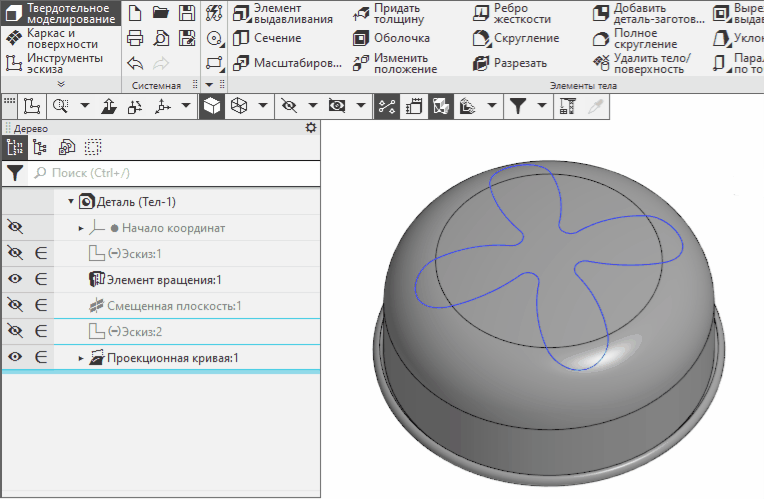

12.Доработана команда Проекционная кривая:

•Теперь команда работает с точками и группами точек. Возможно также проецирование кривых и точек одновременно.

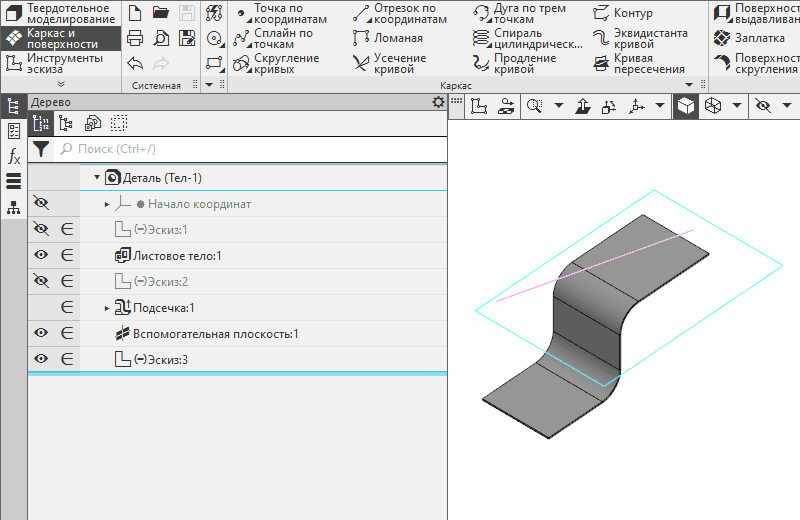

•В способе По направлению можно включить создание участков кривой, параллельных направлению проецирования. Это позволяет устранить разрывы кривой в случаях, когда среди указанных граней имеются такие, проецирование на которые невозможно, например, плоские грани, параллельные направлению проецирования.

Добавление участков проекционной кривой, параллельных направлению проецирования

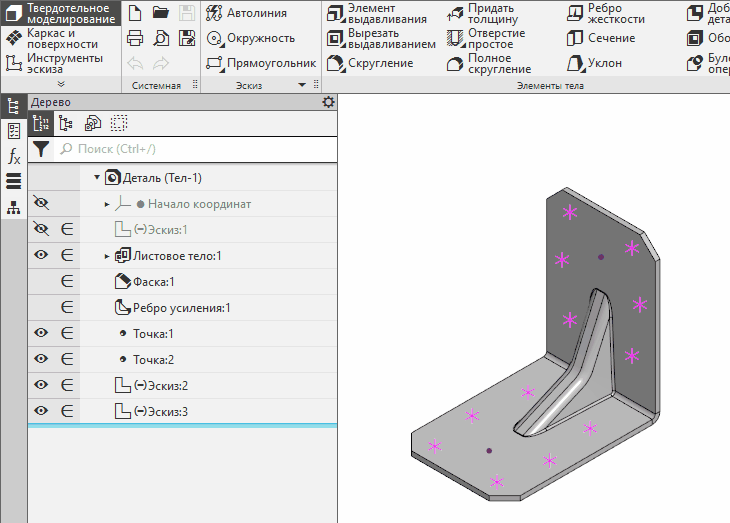

13.В командах создания отверстий появилась возможность одновременного построения нескольких отверстий (ранее за один вызов команды можно было создать только одно отверстие).

Положение отверстий определяется точками, которые задает пользователь. Это могут быть отдельные точки, а также группы точек: массивы точек, эскизы с точками и др.

Направлением построения для каждого отверстия является перпендикуляр к поверхности, проходящий через соответствующую точку. Если точки уже лежат на поверхности, то она определяется автоматически, а если нет, то поверхность следует указать вручную. Кроме того, можно задать для всех отверстий единое направление, указав объект, например, прямую.

Построение отверстий по пространственным точкам и точкам в эскизе

14.Доработаны процессы Расстояние и угол, Длина ребра, Площадь:

•создаваемый этими процессами объект «измерение» теперь можно отредактировать, указав другие объекты модели для выполнения измерения;

•в процесс добавлена стандартная кнопка Создать объект, завершающая текущее измерение с созданием в Дереве объекта «измерение» (кнопка Создать измерение, формировавшая этот объект ранее, исключена).

15.Доработана команда Преобразовать в полигональный объект:

•Добавлена настройка точности преобразования: пользователь может управлять максимальным линейным и угловым отклонениями и максимальной длиной ребра.

•Полигональные объекты, получаемые в результате преобразования, теперь ассоциативно связаны со своими исходными телами и поверхностями: если они меняются, то меняются и полигональные объекты. При необходимости операцию преобразования можно разрушить — тогда полигональные объекты потеряют связь с исходными.

•Появилась возможность последующего редактирования операции Преобразование в полигональный объект (доступна, если операция не разрушена).

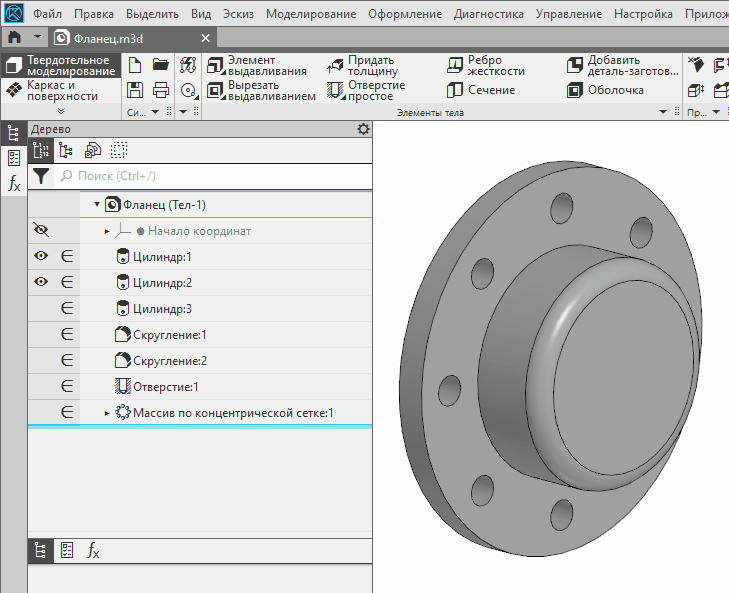

Преобразование тела в полигональный объект; редактирование полигонального объекта

16.Доработана команда Семейство моделей:

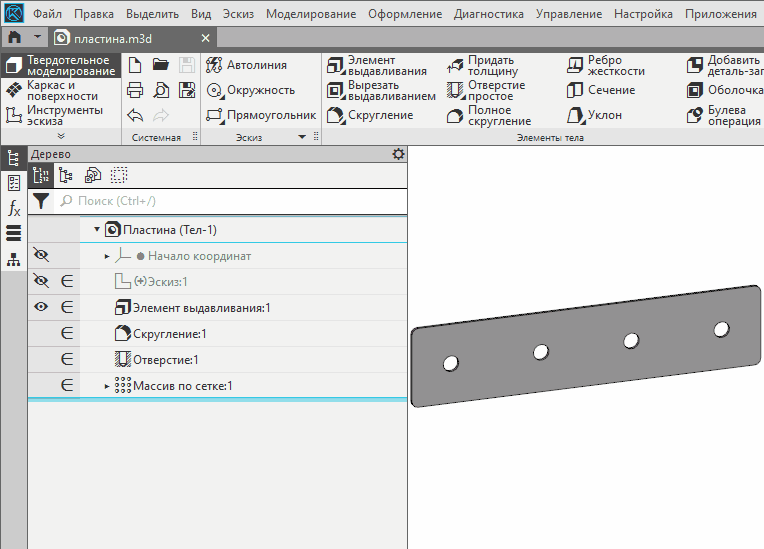

•Появилась возможность дополнения уже имеющейся таблицы семейства новыми колонками путем указания еще не включенных в таблицу свойств и переменных модели-шаблона (ранее результатом этого было формирование в том же файле новой пустой таблицы экземпляров). Добавленные колонки располагаются после существующих. Их заполнение производится, как и ранее, при редактировании таблицы семейства в табличном редакторе.

Добавление колонки в таблицу семейства

•Шаблоном семейства теперь может быть модель, содержащая варианты (ранее не могла). Такие же варианты будут присутствовать в экземплярах, созданных по этому шаблону.

17.При редактировании вспомогательной плоскости стала возможна смена способа ее построения: в заголовке Панели параметров отображаются те же кнопки создания плоскостей, что и при построении новой плоскости. После нажатия нужной кнопки следует указать опорные объекты плоскости согласно выбранному способу построения. Связь плоскости с зависимыми от нее объектами в результате такого редактирования не нарушается. Сохраняются также установленные при создании свойства плоскости.

Данная возможность — смена способа построения — стала доступна также при редактировании вспомогательных осей.

18.Появилась возможность смены направления нормали вспомогательной плоскости во время ее создания или редактирования.

19.В команде Усечение поверхности появилась возможность задания допуска на точность стыковки кривых или поверхностей, образующих секущий объект. Это позволяет объединить в один непрерывный секущий объект несколько указанных кривых или поверхностей — при условии, что зазоры между ними менее заданного значения допуска.

20.В процессе копирования геометрии появилась возможность автоматического копирования резьб, построенных на элементах копируемого тела.

21.Доработана команда Поверхность по сети кривых: появилась опция Сохранять направление, которая доступна, если кривые направления V не заданы, но задано какое-либо условие сопряжения.
В дальнейшем, при изменении формы и/или расположения объектов сопряжения, включенная опция обеспечивает перестроение поверхности исходя из зафиксированного взаимного направления нормалей/касательных.

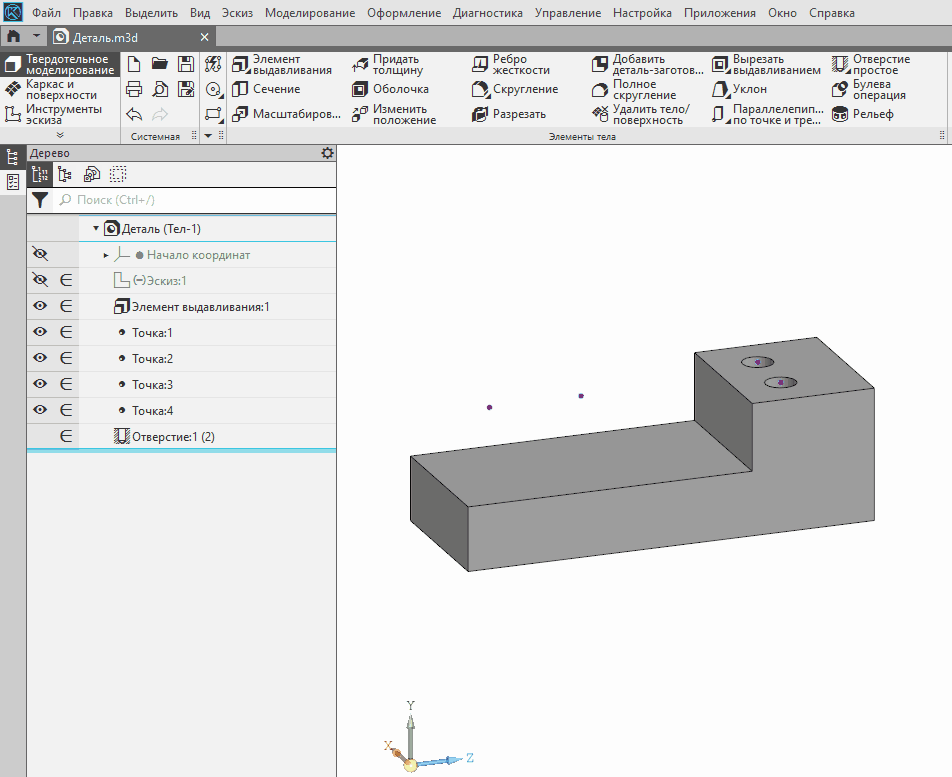

22.Улучшена диагностика трехмерных моделей: она стала более точной. Однако в некоторых случаях результатом этого может стать увеличение количества выдаваемых сообщений.

Сообщения о недочетах, которые не блокируют построение модели, но требуют внимания пользователя, выделены в отдельную категорию — предупреждения. Примеры предупреждений: сообщение о том, что элемент не пересекает все или некоторые объекты области применения, сообщение о самопересечении тела, сообщение о нарушении целостности тела. Предупреждения показываются в Дереве в виде восклицательного знака на желтом фоне. При необходимости отображение предупреждений можно отключить.

Предупреждения в модели

23.Улучшена работа со свойствами объектов модели:

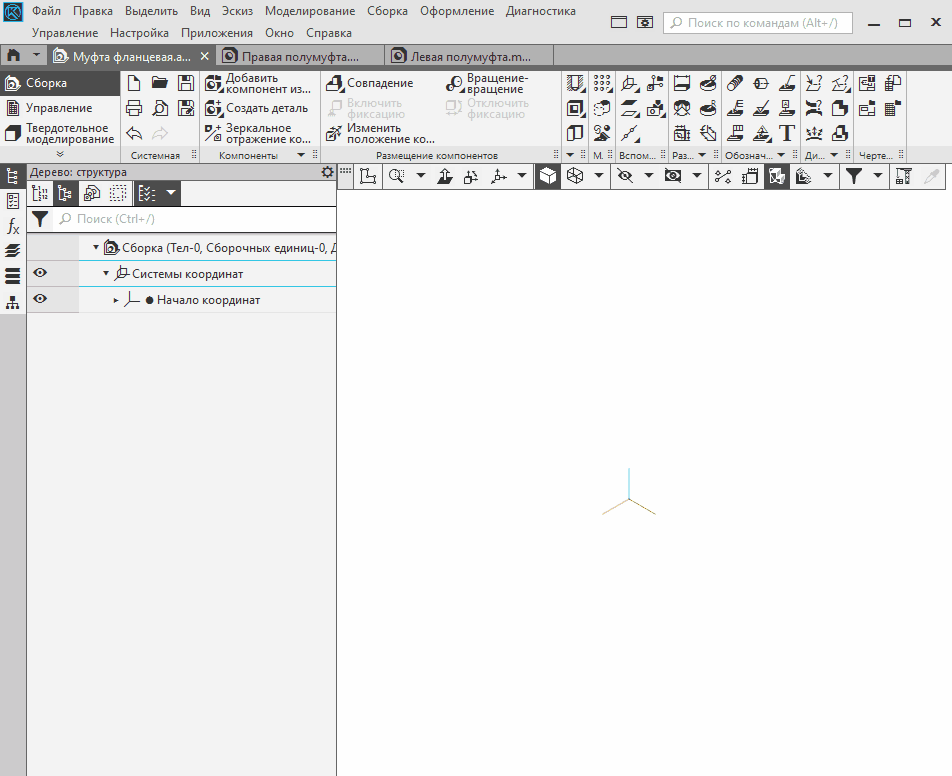

•Появилась возможность задания умолчательных параметров отображения и умолчательного слоя для тел и поверхностей модели, а также для компонентов сборки:

•подсборок,

•деталей,

•библиотечных компонентов,

•стандартных изделий (для них можно задать только умолчательный слой).

Задание умолчательного слоя для деталей и стандартных изделий

•Для кривых, которые потенциально могут включать несколько контуров (линия очерка, проекционная кривая и др.), и групп точек стало доступно задание умолчательного слоя.

•В процессе вставки компонента (кроме стандартного изделия) в сборку стала доступна настройка параметров отображения этого компонента. Ранее данные параметры можно было изменить только после вставки компонента.

24.На Панели слоев при работе в эскизе отображается, помимо Дерева слоев эскиза, Дерево слоев модели. В нем доступно изменение некоторых параметров слоев, в частности, свойств. Например, можно сделать фоновый слой активным. Создание и удаление слоев модели при работе в эскизе недоступно.

25.При выполнении измерений в эскизах стало доступно указание трехмерных объектов, расположенных на фоновых слоях модели.

26.Эскиз, содержащий блокированные размеры (управляющие размеры, значение которых невозможно изменить из-за ограничений или других размеров), получает статус «переопределен» и соответствующий ему значок (!).

27.В процесс управления копированием добавлена возможность просмотра пути к документу-источнику копирования и открытия этого документа.

28.Появилась возможность открытия документа-источника контекстной связи. Соответствующая команда вызывается для объекта модели, связанного со сборкой контекстной связью и открывает саму эту сборку, т.е. документ, где при контекстном редактировании модели возникла данная связь.

29.Изменено умолчательное значение свойства Материал для новых моделей сборок: теперь значение этого свойства по умолчанию не задано. Ранее материалом новых сборок была Сталь 10 ГОСТ 1050-2013. Значение плотности для новых сборок не изменилось — оно соответствует стали (0.007856 г/мм3).

30.При выделении размеров в Дереве модели их опорные объекты подсвечиваются в графической области.

31.Ускорено создание поверхности скругления. Наибольший эффект заметен в случае, когда обе исходные поверхности многогранные и количество граней значительно.

32.Ускорен процесс смены текущего варианта или исполнения компонента в сборке.

33.Ускорена генерация файлов экземпляров семейства.

34.Оптимизирована структура данных в моделях со сложной формой поверхности, содержащих также много других объектов, базирующихся на этой поверхности, например, точек или отверстий. В результате уменьшен объем оперативной памяти, необходимый для работы с такими моделями, и объем дискового пространства, необходимый для их хранения.

35.Реализована подсветка в графической области объекта, выделенного в однострочном регистраторе на Панели параметров во время выполнения команды. Это упрощает контроль выбора исходных объектов в случаях, когда все или большая часть регистраторов в команде однострочные. Ранее подсветка работала только для объектов многострочных регистраторов.
