Диалог Управление пересчетом размеров |
Scroll |
Позволяет настроить параметры пользовательского пересчета.
Диалог появляется на экране после нажатия кнопки Редактировать таблицу
на Панели параметров рядом с полем Пересчет размеров в команде Управление пересчетом размеров.

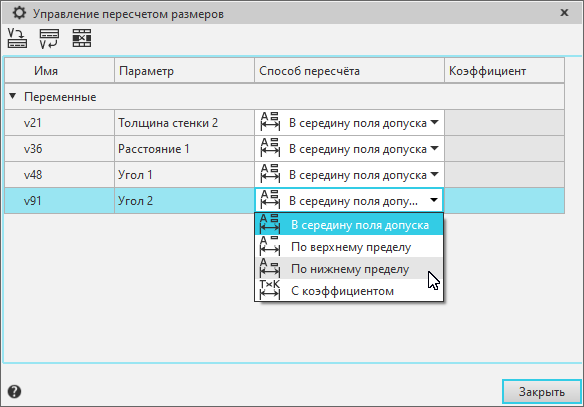

В верхней части диалога находится инструментальная панель с кнопками вызова команд, управляющих пользовательским пересчетом. Ниже отображается таблица со следующими столбцами:
•Имя — содержит имена переменных и/или компонентов.
•Параметр — содержит имена параметров операций, размеры которых требуется пересчитать (для компонентов — пуста).
•Способ пересчета — предназначена для выбора способа пересчета значения переменной; каждая ячейка колонки содержит раскрывающийся список способов пересчета: в середину поля допуска, по верхнему пределу, по нижнему пределу, с коэффициентом (см. таблицу Способы пересчета размеров модели).
•Коэффициент — служит для задания коэффициента; значение коэффициента может изменяться в пределах от 0 до 1 (0<К<1).
Описание элементов управления пересчетом
Наименование |
Описание |
|
|
Читать переменные |
Кнопка позволяет добавить в пользовательский пересчет все переменные модели, участвующие в пересчете ее размеров. Обратите внимание на то, что переменные, имеющие статус «информационная», в область параметров не добавляются. |
|
Вставить переменную |
Кнопка позволяет выбрать переменную из списка переменных модели, участвующих в пересчете размеров. После нажатия кнопки на экране появляется диалог Переменные. Укажите нужную переменную и нажмите кнопку Вставить. Строка, соответствующая выбранной переменной, будет добавлена в таблицу. |
|
Удалить выделенную строку |
Кнопка позволяет удалить строки таблицы. Кнопка доступна после выделения хотя бы одной строки в таблице. |
Для выхода из диалога нажмите кнопку Закрыть.
Подробнее о настройке параметров пользовательского пересчета...
