Оборудование: Системы вентиляции

При создании воздуховода предусмотрено задание минимально возможной длины сегмента. Для этого служит параметр стиля воздуховода Минимальный участок между элементами.

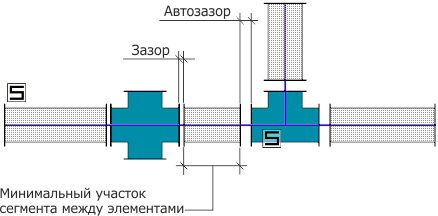

Минимальный участок сегмента воздуховода с зазорами

Если параметру задано ненулевое значение, то в модели перестают отображаются все участки, длины которых меньше заданной. Зазоры под сварку не учитываются.

Рядом с таким участком отображается знак предупреждения < ! >, что означает наличие сегмента недопустимой длины.

Чтобы убедиться в этом, следует щелкнуть мышью по знаку.

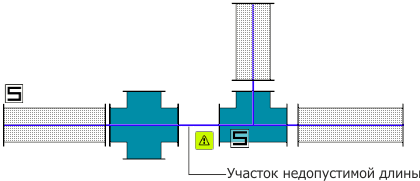

Отображение участка недопустимой длины

Для устранения несоответствия следует изменить параметр Минимальный участок между элементами или увеличить участок между элементами в модели. После редактирования знак предупреждения исчезает.

При построении угловой разделки длина минимального участка определяется длиной серединной линии между торцами. Зазор разделки не учитывается. Если участки в разделке имеют недопустимую длину, то они в модели не отображаются и в обработке торцов не участвуют.

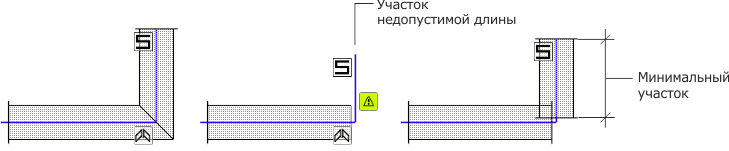

Минимальный участок воздуховода с разделкой

При построении ветвления длина минимального участка определяется длиной серединной линии от торца до точки ветвления.

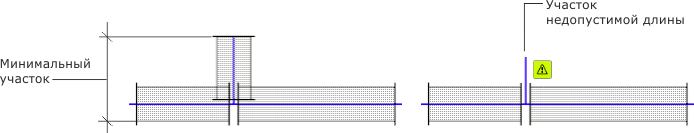

Минимальный участок воздуховода с ветвлением
